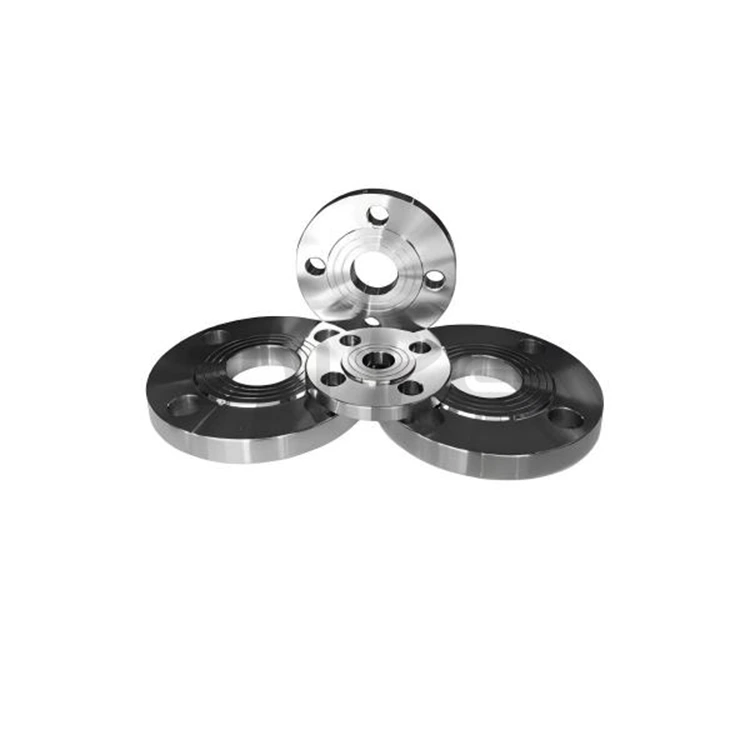

ГОСТ 12820-80 Фланец

Біздің ГОСТ 12820-80 Фланец дәстүрлі ресейлік және кейінгі буын құбырларының техникалық сипаттамаларымен үйлесімді толық техникалық жүйені құрайтын екі негізгі ГОСТ стандартты жүйелері негізінде шығарылады:

1. ГОСТ 12820-80: PN 0,1–2,5 МПа, DN10–1600 үшін жарамды, ең алдымен RF/FF тығыздағыш беттермен жабдықталған, әдеттегі коммуналдық және жалпы өнеркәсіптік құбыр желілерінде кеңінен қолданылатын орташа және төмен қысымды болаттан жасалған сырғымалы фланецтерге арналған классикалық стандарт.

2. ГОСТ 33259-2015: Ескі стандартты алмастыратын жаңа әмбебап мастер стандарт, барлық қысым көрсеткіштерін (PN1–250) және барлық фланец түрлерін, соның ішінде сырғанау, дәнекерлеу мойыны, бос фланец және соқыр фланецті қамтитын, жоғары қысымды және әртараптандырылған жобалардың қажеттіліктерін қанағаттандырады.

Өнімнің негізгі параметрлері

1. Қысым және диаметр диапазоны

- Номиналды қысым (PN): 6 деңгей (PN0,1, 0,25, 0,6, 1, 1,6, 2,5), 0,1-ден 2,5 МПа-ға дейінгі жұмыс жағдайларын қамтиды.

- Номиналды диаметр (DN): DN10–1600 (½"–64"), негізгі өнеркәсіптік құбыр техникалық сипаттамаларына сәйкес келеді.

2. Тығыздау бетінің түрі

- Стандартты түрі: RF (көтерілген бет, тип 02) су сызығымен, кедір-бұдырлығы Ra≤3,2μm; FF (Тегіс бет, 01 түрі) фланец жазықтығымен бірдей.

- Қосымша түрлері: MFM (көтерілген бет), TG (тіл және ойық), жоғары қысымды/коррозиялық орталарға жарамды.

3. Материалды таңдау

Негізгі ресейлік стандарттарды және ГОСТ 12816-80 стандартына сәйкес келетін халықаралық балама материалдарды пайдаланады:

- Тот баспайтын болат: 08X18H10 (304), 10X17H13M2T (316L), 12X18H10T (321);

- Көміртекті болат: St20, St35; Төмен легирленген болат: 16Mn.

Өндіріс және сапаны қамтамасыз ету

1. Өндірістік бақылау

- Өлшем дәлдігі, оның ішінде сыртқы диаметрі, ішкі диаметрі, болт саңылауларының ортаңғы қашықтығы, қалыңдығы және тығыздағыш бетінің биіктігі стандартты кестелерге қатаң сәйкес келеді;

- Жетілдірілген CNC өңдеу және соғу процестері өнімнің тұрақты өнімділігі мен жоғары консистенциясын қамтамасыз етеді.

2. Сапаны тексеру

- Толық тармақты тексеру: көзбен шолу, өлшемдік өлшеу және 1,5 есе номиналды қысымды гидростатикалық сынау;

- Толық сертификаттау: әрбір партия үшін ГОСТ материал сертификаты, EAC сертификаты және сапаны тексеру есебі беріледі.

Фланец түрі Қамту:

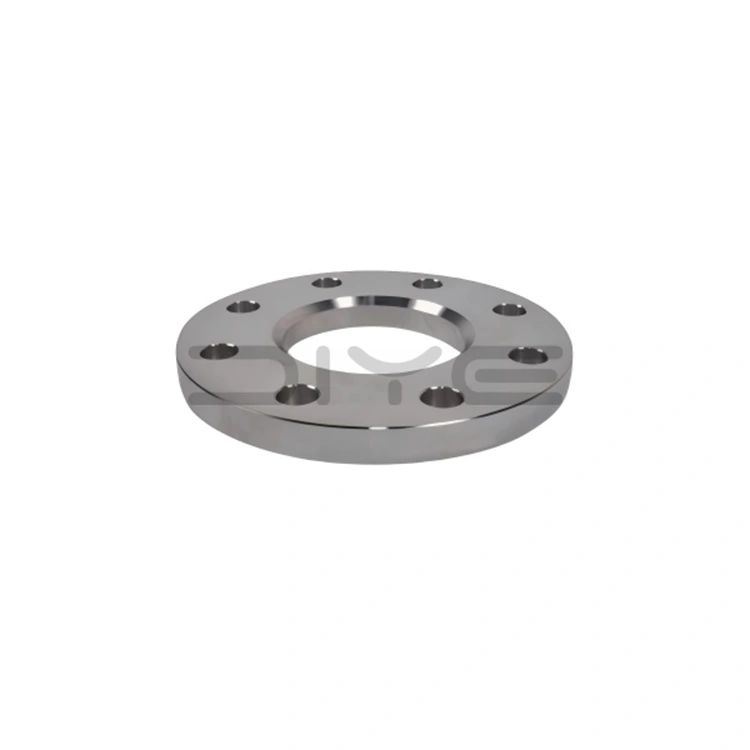

1. 01: Тегіс бетті фланец (PL, ГОСТ 12820-80 өзек түрі)

2. 02: Розетка фланеці (SO)

3. 03: бос фланец (LJ)

4. 04: бос фланец (LJ)

5. 05: Түйінді фланец (WN, ГОСТ 12821-80 сәйкес)

6. 06: Соқыр фланец (BL)

Баптау және қолдау қызметтері:

1. Стандартты емес теңшеу: өлшемі, материалы және тығыздағыш беті жоба сызбаларына сәйкес реттелуі мүмкін;

2. Бір терезеден қамтамасыз ету: ГОСТ сәйкес бекіткіштер мен тығыздағыштарды қамтамасыз етеді, сатып алу процесін жеңілдетеді және үйлесімділікті қамтамасыз етеді;

3. Нарыққа бейімделу: Өнімдер ресейлік және ТМД нарығының стандарттарына толық сәйкес келеді, ұзақ мерзімді жобалар мен сыртқы сауда ынтымақтастығы үшін жарамды.

DIYE VALVE GOST 12820-80 фланец кәсіби өндірісті, стандартқа сәйкестік пен сенімді сапаны біріктіреді, бұл оны Ресей, ТМД және Орталық Азия нарықтарында төмен және орташа қысымды құбырларды қосу үшін таңдаулы өнімге айналдырады. Біз жаһандық серіктестерімізге тұрақты жеткізу және техникалық қолдау көрсете отырып, бірінші кезекте сапа және тұтынушы қағидаттарын ұстанамыз.

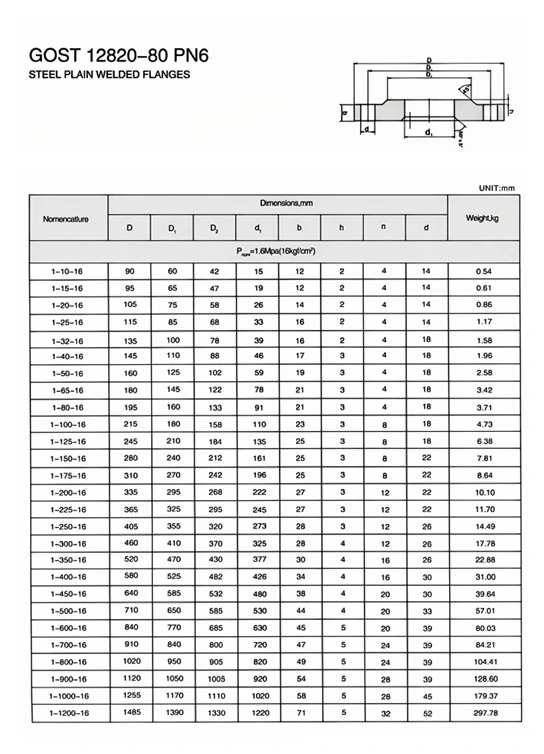

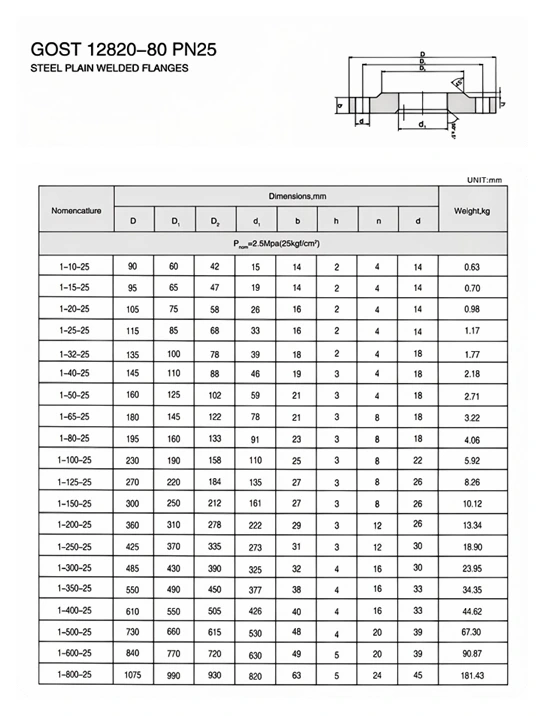

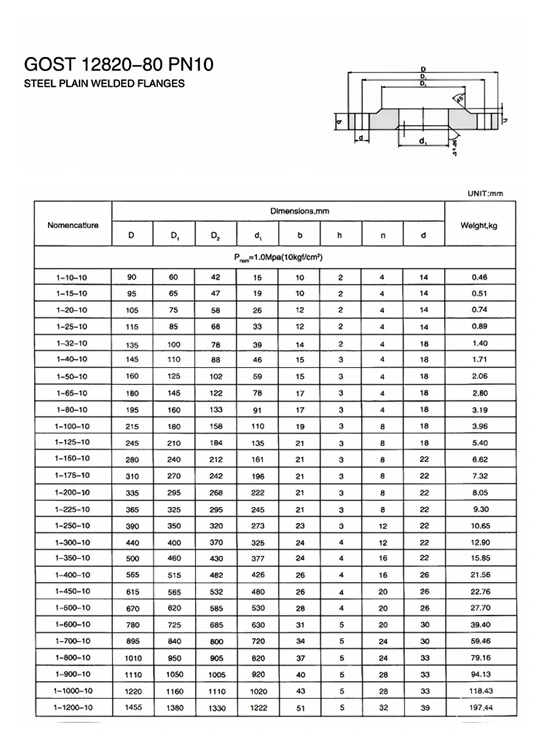

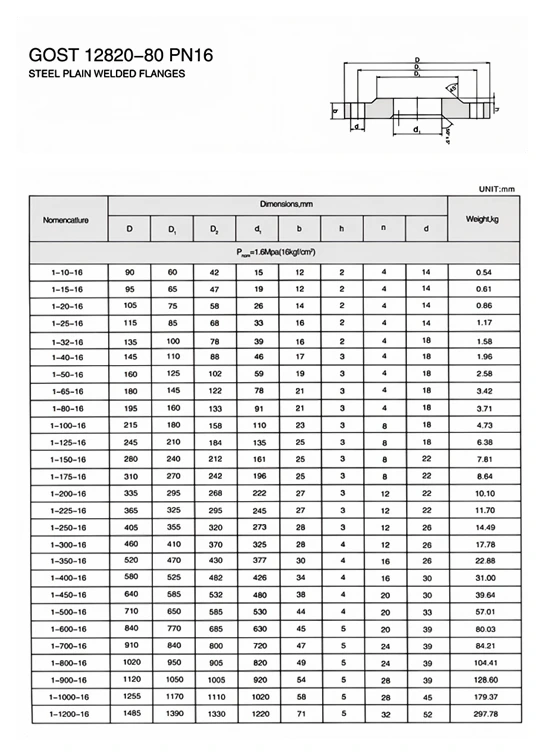

Техникалық сипаттамалар

Жиі қойылатын сұрақтар

С: ГОСТ 12820-80 Фланецтерге арналған жалпы негізгі стандарттар қандай?

A: ГОСТ 12820-80 классикалық ескі стандарт, орташа және төмен қысымды болаттан жасалған сырғымалы фланецтерге мамандандырылған; ГОСТ 33259-2015 - ескі жүйені толығымен ауыстыратын, барлық қысым деңгейлері мен фланецтердің барлық түрлерін қамтитын және қазіргі заманғы ресейлік кәсіпорындармен және EAC сертификаттау жобаларымен қондырылған жалпы мастер стандартының жаңа нұсқасы.

С: Екі стандартты бір-бірімен ауыстыруға және біріктіруге бола ма?

A: Кәдімгі өлшемдер үйлесімді, бірақ жоғары қысым, тығыздау беті, қабырға қалыңдығы және болт параметрлері үшін ГОСТ 33259-2015 басым болады; Ескі жабдыққа техникалық қызмет көрсету үшін ГОСТ 12820-80 қолданылуы мүмкін, ал жаңа құрылыс жобалары үшін 2015 жылғы жаңа стандартты енгізу қажет.

С: ГОСТ бойынша сырғымалы фланецтер мен дәнекерленген мойын фланецтерін қалай таңдауға болады?

A: ГОСТ 12820-80 жылжымалы фланецтер қалыпты температурада, орташа және төмен қысымда, жалпы сумен жабдықтау және дренаж/технологиялық құбырлар үшін жарамды; ГОСТ 33259-2015 дәнекерлеу мойынының фланецтері жоғары температура мен жоғары қысымға төзімді, дірілге қарсы және мұнай-газ, химия өнеркәсібі, магистральдық бу және басқа да қауіпті құбырлар үшін қолданылады.

С: ГОСТ 12820-80 Фланецтердің жалпы герметикалық бетінің түрлері қандай?

A: RF (көтерілген бет, ең жиі қолданылатын), FF (жалпақ бет), MFM (ер-әйел бет), TG (тіл және ойық бет), RJ (сақина буын беті, жаңа стандарттың жоғары конфигурациясы, жоғары температура мен жоғары қысымды металды тығыздауға арналған).

С: ГОСТ 12820-80 Фланецтерге қандай құбырлар мен болттар сәйкес келеді?

Ж: Ол ГОСТ стандартындағы болат құбырлармен және ГОСТ арнайы болттар мен гайкалармен сәйкес келеді. Тығыздағыштар ГОСТ стандарты бойынша резеңке тығыздағыштардан, спиральды орамалы тығыздағыштардан және металл сақиналы тығыздағыштардан таңдалады. Сәйкестендірудің толық жиынтығы ағып кетуді болдырмайды.
