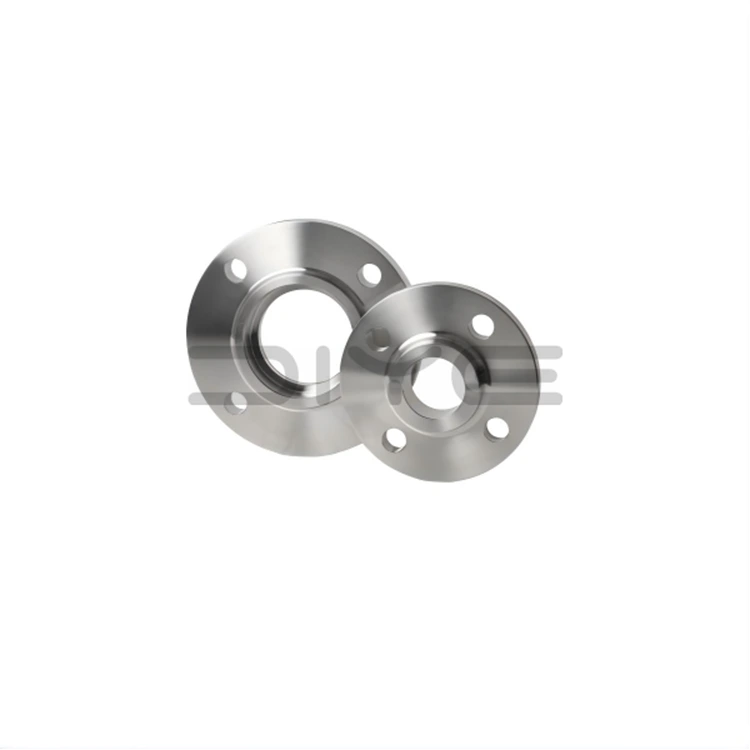

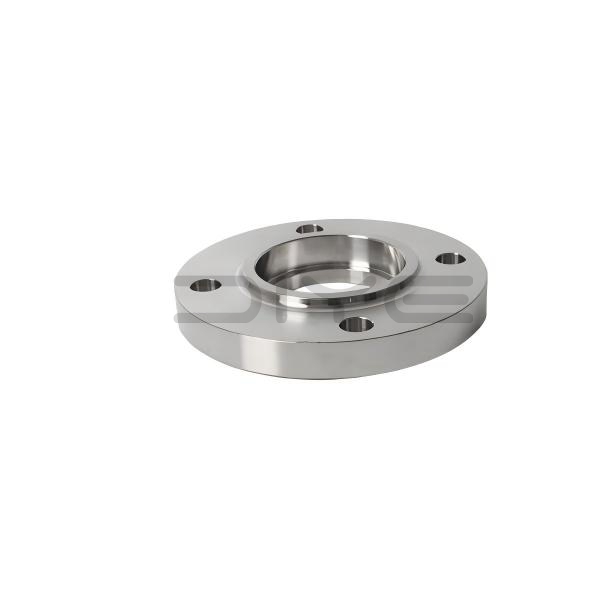

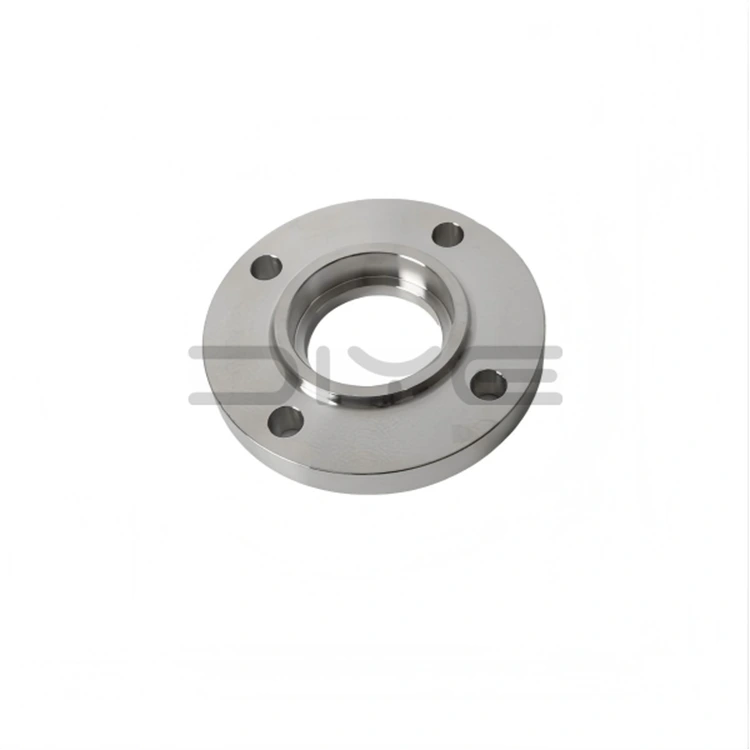

Розетка дәнекерлеу фланеці

Розетка дәнекерлеу фланеці — бір ұшында ішкі розетка ойығы бар мойындық соғылған фланец. Орнату кезінде болат құбыр розеткаға салынып, сыртқы филе дәнекерлеуімен бекітіледі, бұл құбырдың ұшын қиғаштау немесе түйіспелі дәнекерлеудің тірек тақтасын пайдалану қажеттілігін болдырмайды. Өнімдер негізінен ASME B16.5 стандарттарына сәйкес шығарылады, олар 150-сыныптан 2500-сыныпқа дейінгі қысым көрсеткіштерін қамтиды, бұл оларды шағын диаметрлі, жоғары қысымды құбыр жүйелері үшін таңдаулы ажыратылатын қосылымға айналдырады.

Стандартты нығыздау бетінің түрлері

1. RF (көтерілген бет): өнеркәсіптің негізгі түрі, спиральды орамалы тығыздағыштармен және PTFE тығыздағыштармен үйлесімді, жалпы жұмыс жағдайларына жарамды.

2. RJ (сақина қосылысы): металл сақина тығыздағыштармен үйлесімді, өте жоғары температура мен жоғары қысым жағдайларына арналған.

3. MFM (Сәйкес келетін бет): тығыздағыштың эрозиясын және қысылуын болдырмайды, қатал жағдайларда тығыздағыш тұрақтылығын жақсартады.

Жұмыс принципі және дәнекерлеу процесі

1. Құбырды салу: құбырды ішкі сатыға тигенше розеткаға салыңыз, содан кейін термиялық кеңею саңылауын қамтамасыз ету үшін аздап тартыңыз.

2. Піскен дәнекерлеу: Құбырдың сыртқы қабырғасы мен фланец мойынының түйіскен жерінде үздіксіз сыртқы дәнекерлеуді орындаңыз.

3. Тығыздау және кернеуді жою: дәнекерлеу тігісі құрылымдық бекітуді және тығыздауды қамтамасыз етеді; ішкі саңылау термиялық кеңеюді сіңіреді, дәнекерлеу жіктерінің жарылуын болдырмайды.

4. Бұзбайтын сынақ: Кіші диаметрлі сыни жүйелердің тығыздалуының дәлдігін қамтамасыз ету үшін дәнекерленген жік ПТ ену сынауына ұшырауы мүмкін.

Негізгі құрылымдық артықшылықтар

1. Өздігінен орталықтандырылған розетка дәнекерлеу фланеці: кірістірілген розетка дәнекерлеу фланеці құбырларды автоматты түрде туралауға мүмкіндік береді, орнатуды жеңілдетеді және жоғары коаксиалдылықты қамтамасыз етеді.

2. Интегралды соғылған құрылым: бір бөліктен жасалған соғылған мойын дизайны тамаша қаттылық пен тұрақты қысымға төзімділікті қамтамасыз етеді.

3. Тиімді және ыңғайлы дәнекерлеу: жылдам құрылысты қамтамасыз ететін және толық ену дәнекерлеу қажеттілігін болдырмайтын сыртқы филе дәнекерлеулері ғана қажет.

4. Термиялық кернеуден қорғау: жоғары температуралық термиялық кернеуді босату және қосылыстардың бұзылуын болдырмау үшін құбырдың түбінде арнайы кеңейту саңылауы қарастырылған.

Техникалық сипаттамалар және материал опциялары

1. Стандартты өлшемдер: негізінен шағын диаметрлі жоғары қысымды жүйелер үшін оңтайландырылған DN15–DN50 (NPS 1/2″–2″).

2. Қысым көрсеткіштері: Орташа және жоғары қысымды жағдайларға жарамды, жиі қолданылатын спецификациялар 300/600 және одан жоғары сыныптар болып табылады.

3. Материал түрлері: ASTM A105 көміртекті болат, 304/316L тот баспайтын болат, легирленген болат және төмен температуралы соғылған болатта қол жетімді.

Қолданба сценарийлері және қызмет мүмкіндіктері

DIYE вентильді дәнекерлеу фланецтері мұнай-газ, химия, электр энергиясын өндіру және халықаралық инженерлік жобаларда кеңінен қолданылады. Біз қоймадағы стандартты өлшемдерді, сондай-ақ стандартты емес өлшемдер мен арнайы материалдар үшін толығымен теңшелген шешімдерді ұсынамыз. Әрбір өнім өндірушінің сапаны тексерудің толық түпнұсқалық есебімен, материал сертификатымен, ақауларды анықтау деректерімен және бүкіл әлем бойынша әртүрлі жобалардың талаптарына толық сәйкестігін қамтамасыз ететін экспорттық құжаттардың толық жиынтығымен келеді.

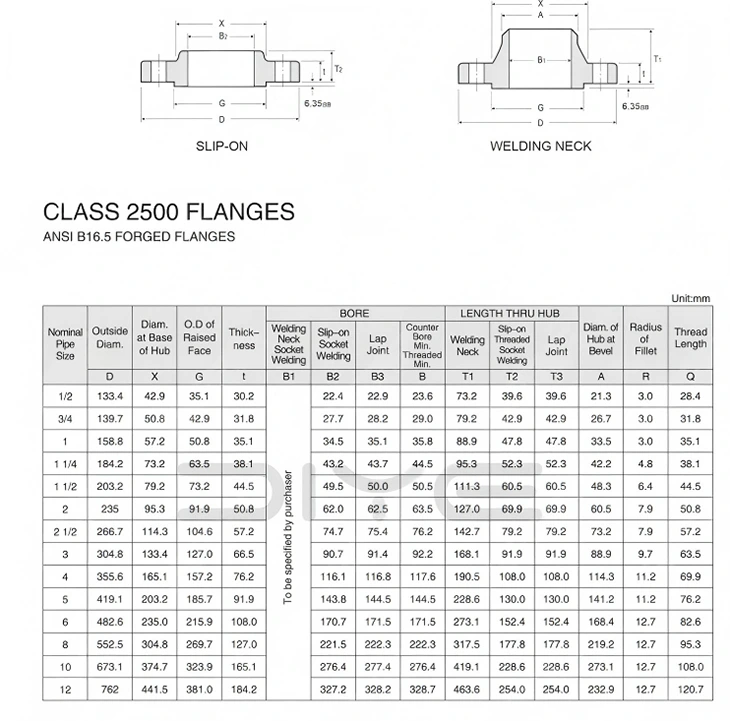

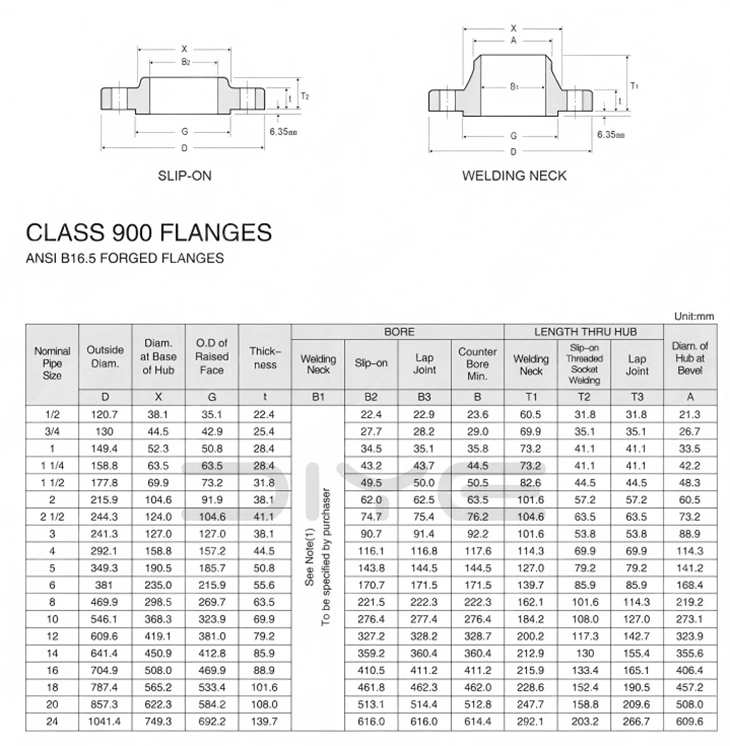

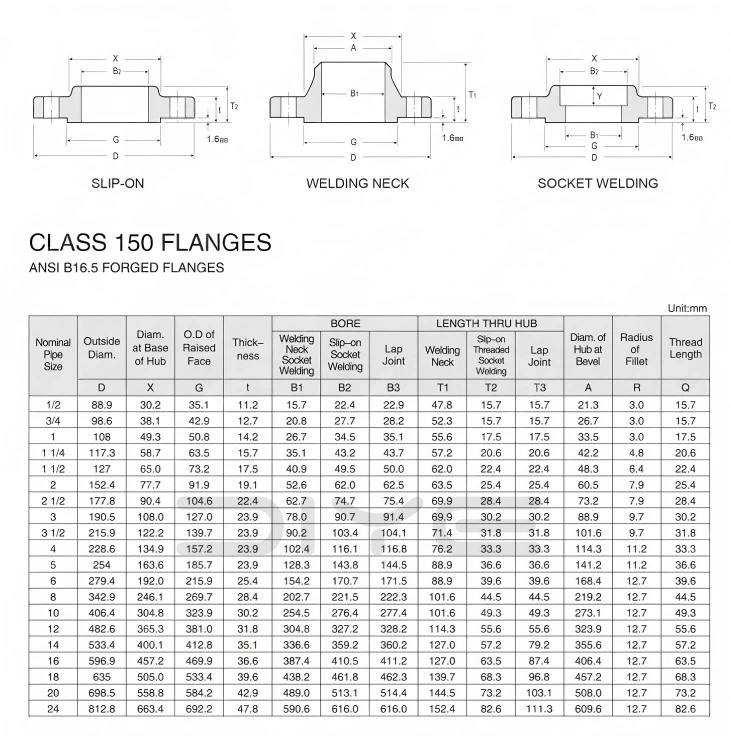

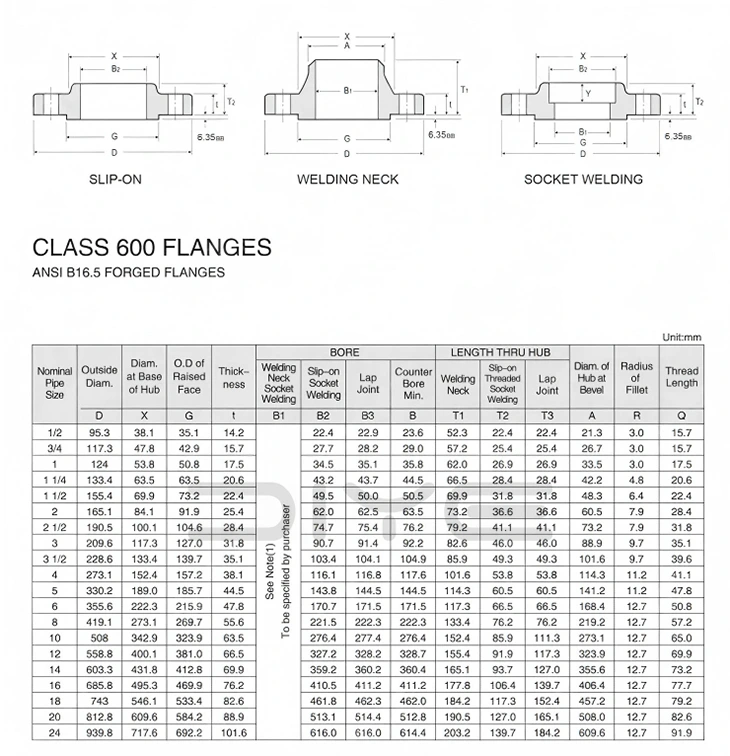

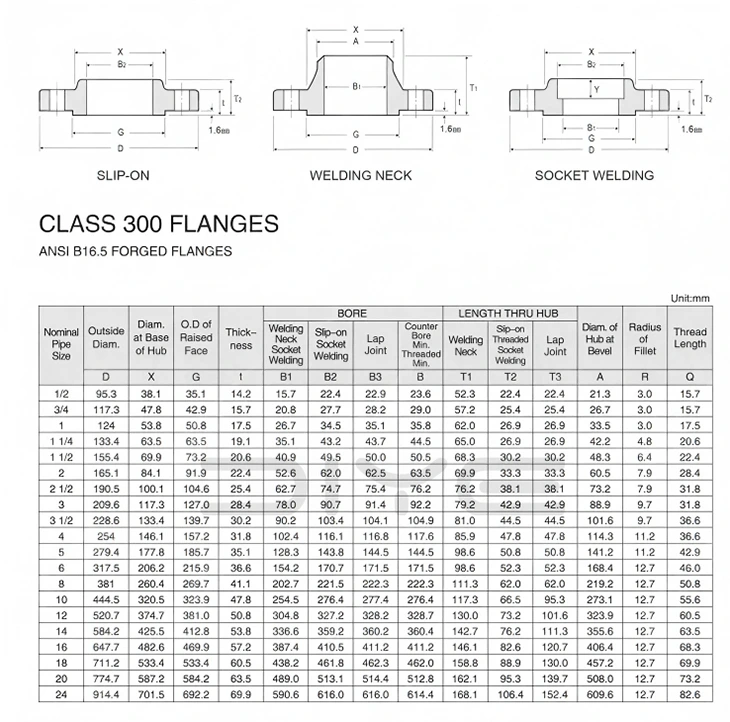

Техникалық параметрлер
