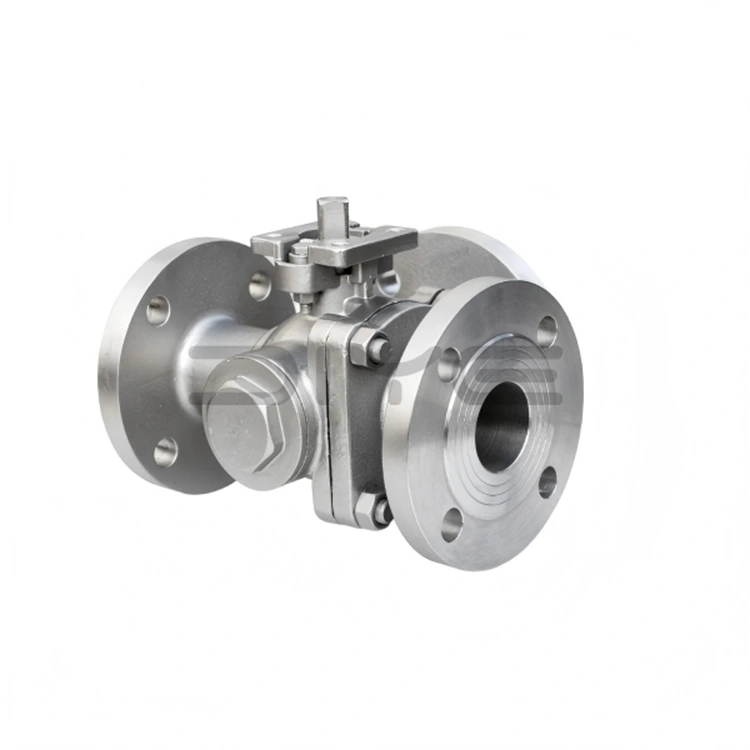

Неліктен тот баспайтын болаттан жасалған үш жақты фланецті шар клапандары күрделі ағынды басқару жүйелері үшін маңызды?

Бұл мақалада олардың құрылымы, жұмыс принциптері, артықшылықтар, таңдау критерийлері, орнату тәжірибелері, техникалық қызмет көрсету стратегиялары және жалпы қолдану сценарийлері жан-жақты қарастырылған. Ол сондай-ақ ағып кетудің алдын алу, материалдың беріктігі, үнемділік және жүйені біріктіру мәселелері сияқты нақты тұтынушыларды алаңдатады.

Мазмұны

• 1. Үш жақты тот баспайтын болаттан жасалған фланецті шарикті клапандармен таныстыру
• 2. Құрылымдық жобалау және жұмыс механизмі
• 3. Түрлері және ағын үлгілері
• 4. Өнеркәсіптік қолданбалардағы негізгі артықшылықтар
• 5. Өнеркәсіптер бойынша қолдану сценарийлері
• 6. Дұрыс клапанды қалай таңдауға болады
• 7. Орнату бойынша нұсқаулықтар және үздік тәжірибелер
• 8. Техникалық қызмет көрсету және ақаулықтарды жою
• 9. Басқа клапан түрлерімен салыстыру
• 10. Техникалық сипаттамаларға шолу
• 11. Жиі қойылатын сұрақтар
• 12. Қорытынды және кәсіби ұсыныс

1. Үш жақты тот баспайтын болаттан жасалған фланецті шарикті клапандармен таныстыру

Үш жақты тот баспайтын болаттан жасалған фланецті шарикті клапандар - құбыр жүйесіндегі сұйықтықтардың, газдардың немесе жартылай қатты орталардың бағытын басқаруға арналған инженерлік ағынды басқару құрылғылары. Стандартты екі жақты клапандардан айырмашылығы, бұл клапандар операторларға ағынды құбырдың әртүрлі бағыттары арасында бұруға немесе бірнеше ағындарды бір шығыс ағынына біріктіруге мүмкіндік беретін үш порты бар.

Тот баспайтын болаттан жасалған конструкция коррозияға, жоғары температураға және химиялық әсерге тамаша төзімділікті қамтамасыз етеді, бұл оларды өндірістік орталар үшін өте қолайлы етеді. Фланецті қосылым түрі орнату тұрақтылығын одан әрі арттырады, ағып кету қаупін азайтады және техникалық қызмет көрсету операцияларын жеңілдетеді.

2. Құрылымдық жобалау және жұмыс механизмі

3 жақты шар клапанының негізгі құрылымы орталық саңылауы бар сфералық шардан, клапанның корпусынан, тығыздағыш орындықтардан, өзекшеден және фланецті соңғы қосылымдардан тұрады. Штанга айналғанда, ішіндегі доп ағын бағытын басқару үшін ішкі өтуді әртүрлі порттармен туралап, орнын ауыстырады.

Негізгі компоненттерге мыналар жатады:

• Тот баспайтын болаттан жасалған клапан корпусы (304 немесе 316)
• Дәл өңделген сфералық шар
• PTFE немесе күшейтілген тығыздағыш орындықтар
• Құбырды сенімді қосу үшін фланецті ұштар
• Қолмен немесе автоматтандырылған жетек жүйесі

Жұмыс механизмі қарапайым, бірақ жоғары тиімді. 90° немесе 180° айналу клапан конфигурациясына байланысты ағынның қайта бағытталуын, араласуын немесе оқшаулануын анықтайды.

3. Түрлері және ағын үлгілері

3 жақты шар клапандарында екі негізгі ағын конфигурациясы бар, олардың әрқайсысы әртүрлі операциялық талаптарды орындайды.

• L-порт дизайны:Ағынды екі розетка арасында бұру үшін қолданылады, бірақ араластырмайды.
• T-порт дизайны:Араластыруды, бұруды немесе толық тікелей ағынды басқаруды қосады.

L-порты мен T-порты арасындағы таңдау жүйенің медиа ағындарын таратуды немесе араластыруды қажет ететініне байланысты.

4. Өнеркәсіптік қолданбалардағы негізгі артықшылықтар

Тот баспайтын болаттан жасалған фланецті 3 жақты шар клапандарының кең таралуы олардың беріктігі мен пайдалану икемділігінің теңдесі жоқ үйлесуі арқылы жүзеге асырылады.

• Агрессивті ортада жоғары коррозияға төзімділік
• Ағып кетудің алдын алу үшін күшті тығыздау өнімділігі
• Ең аз техникалық қызмет көрсетумен ұзақ қызмет ету мерзімі
• Икемді ағын бағытын басқару
• Автоматтандыру жүйелерімен үйлесімділік
• Жоғары қысымға және жоғары температураға төзімділік

Бұл артықшылықтар өнеркәсіптік жүйелердегі тоқтап қалу және операциялық тәуекелдерді айтарлықтай азайтады.

5. Өнеркәсіптер бойынша қолдану сценарийлері

Тот баспайтын болаттан жасалған үш жақты фланецті шарикті клапандар бейімделгіштігі мен сенімділігіне байланысты әртүрлі өнеркәсіп салаларында кеңінен қолданылады.

• Коррозиялық сұйықтықтарды бақылауға арналған химиялық өңдеу зауыттары
• Бөлу және фильтрацияны бақылау үшін суды тазарту жүйелері
• Ағынды қайта бағыттауға арналған мұнай және газ құбырлары
• Гигиеналық сұйықтықты тасымалдау үшін тамақ пен сусындарды өңдеу
• Стерильді ағынды бақылауды қажет ететін фармацевтикалық жүйелер
• Температураны реттеу схемаларына арналған HVAC жүйелері

6. Дұрыс клапанды қалай таңдауға болады

Тот баспайтын болаттан жасалған үш жақты фланецті шар клапанын дұрыс таңдау жұмыс жағдайын мұқият бағалауды талап етеді.

• Материалдық дәрежесі:304 жалпы пайдалану үшін, 316 коррозиялық орта үшін
• Қысым рейтингі:Жүйедегі қысым талаптарын сәйкестендіріңіз
• Температура диапазоны:Тығыздағыш материалдардың үйлесімді екеніне көз жеткізіңіз
• Ағын түрі:Жүйе дизайнына байланысты L-порт немесе T-порт
• Іске қосу әдісі:Қолмен, пневматикалық немесе электрлік

7. Орнату бойынша нұсқаулықтар және үздік тәжірибелер

Ұзақ мерзімді сенімділік пен өнімділікті қамтамасыз ету үшін дұрыс орнату маңызды.

• Фланецті қатаймас бұрын құбырдың туралануын қамтамасыз етіңіз
• Тығыздау үшін сәйкес тығыздағыш материалдарын пайдаланыңыз
• Деформацияны болдырмау үшін болттарды шамадан тыс қатайтпаңыз
• Қоқыстарды кетіру үшін орнату алдында құбырды шайыңыз
• Орнатқаннан кейін жүйе қысымын тексеріңіз

8. Техникалық қызмет көрсету және ақаулықтарды жою

Тұрақты техникалық қызмет көрсету клапанның қызмет ету мерзімін ұзартады және жұмыс қауіпсіздігін қамтамасыз етеді.

• Тығыздағыштардың тозуын немесе ағып кетуін тексеріңіз
• Қажет болса, қозғалатын компоненттерді майлаңыз
• Фланец қосылымдарын мерзімді түрде тексеріңіз
• Клапан корпусының ішіндегі жинақты немесе қалдықты кетіріңіз
• Зақымдалған орындықтарды дереу ауыстырыңыз

Жалпы мәселелерге ағып кету, айналу кезіндегі қаттылық және әдеттегі тексеру арқылы жиі алдын алуға болатын тығыздау тиімділігінің төмендеуі жатады.

9. Басқа клапан түрлерімен салыстыру

10. Техникалық сипаттамаларға шолу

11. Жиі қойылатын сұрақтар

1-сұрақ: Тот баспайтын болаттан жасалған үш жақты фланецті шар клапанының негізгі қызметі қандай?
Ол бірнеше құбыр бағыттары арасындағы сұйықтық ағынын басқарады және қайта бағыттайды.

2-сұрақ: Бұл клапандар коррозиялық сұйықтықтарды өңдей алады ма?
Иә, тот баспайтын болаттан жасалған конструкция оларды коррозияға жоғары төзімді етеді.

3-сұрақ: L-порт пен T-порттың айырмашылығы неде?
L-порты ағынды бағыттайды, ал T-порты араластыруға және көп бағытты ағынды басқаруға мүмкіндік береді.

4-сұрақ: Бұл клапандар автоматтандыруға жарамды ма?
Иә, олар пневматикалық немесе электрлік жетектермен жабдықталуы мүмкін.

5-сұрақ: Қызмет көрсету мерзімі қанша?
Тиісті күтіммен олар тіпті қатал жағдайларда да ұзақ жылдар бойы қызмет ете алады.

12. Қорытынды және кәсіби ұсыныс

Үш жақты тот баспайтын болаттан жасалған фланецті шар клапандары заманауи өнеркәсіптік ағын жүйелеріндегі таптырмас компоненттер болып табылады. Олардың күрделі ағын жолдарын басқару, қатал орталарға төтеп беру және ұзақ мерзімді жұмыс тұрақтылығын сақтау қабілеті оларды көптеген салаларда таңдаулы таңдау жасайды.

Сенімді өнімділікке, техникалық қызмет көрсету шығындарын азайтуға және жүйенің тиімділігін арттыруға ұмтылатын салалар үшін жоғары сапалы клапан шешімдеріне инвестиция салу өте маңызды.

Wenzhou Diye Valve And Fittings Co.,Ltd.талап етілетін өнеркәсіптік талаптарға жауап беретін берік және дәлме-дәл жасалған клапан өнімдерін ұсынуға міндеттенеді. Жетілдірілген өндірістік процестер мен қатаң сапаны бақылау арқылы компания жеткізілген әрбір клапан үшін тұрақты өнімділік пен ұзақ қызмет ету мерзімін қамтамасыз етеді.

Жүйе талаптарына сәйкес кәсіби клапан шешімдерін іздесеңіз,бізбен хабарласыңықолданба қажеттіліктері үшін сарапшылық қолдау мен өнім ұсыныстарын алу үшін бүгін.
