ANSI B16.5 дәнекерлеу мойынының фланеці

Әрбір DIYE VALVE ANSI B16.5 дәнекерленген мойын фланеці ANSI B16.5 және халықаралық сапа стандарттарына толық сәйкестігін қамтамасыз ететін өлшемді тексеруді, материалды тексеруді, ультрадыбыстық сынауды және қысымды сынауды қоса алғанда, қатаң сынақтардан өтеді. Шикізаттан дайын өнімге дейінгі тігінен біріктірілген өндірістік үдерісіміз әртүрлі маңызды қолданбаларда тұрақты өнім сапасына, қадағалануға және сенімді өнімділікке кепілдік береді.

Дизайн және құрылым

1. Стандарттардың сәйкестігі: 150-ден 2500-ге дейінгі қысым көрсеткіштерін және 1/2 дюймден 24 дюймге дейінгі номиналды диаметрлерді (NPS) қамтитын ANSI/ASME B16.5 стандарттарына толығымен сәйкес келеді, үлкен диаметрлі тапсырыс конструкцияларына қолдау көрсетеді.

2. Интегралды соғылған конструкция: ANSI B16.5 дәнекерленген мойын фланецтері жоғары сапалы американдық стандартты материалдардан, соның ішінде A105 көміртекті болаттан, F304/F316L тот баспайтын болаттан және легирленген болаттан жасалған тегіс өту доғасы бар ұзын, конустық, жоғары мойын дизайнымен ерекшеленеді.

3. Нақты тығыздау беттері: стандартты көтерілген бет (RF), сақиналы қосылыс беті (RJ) және беттің өрескел беті (MFM) тығыздағыштың тығыз орналасуын және ағып кетпейтін өнімділігін қамтамасыз ету үшін CNC өңдеу арқылы өңделеді.

4. Түйінді дәнекерлеу қосылымы: құбырларға толық енетін түйіспелі дәнекерлеуге арналған, кернеудің үздіксіз берілуін қамтамасыз етеді және концентратордың түбіндегі кернеу концентрациясын болдырмайды.

Негізгі артықшылықтар

1. Температураға және қысымға ерекше төзімділік: Қатты термиялық циклге, жоғары қысымға, дірілге және термиялық сусылуға төтеп беру үшін арнайы әзірленген, ең талап етілетін жұмыс орталарына жарамды.

2. Тұрақты тұрақты тығыздау: берік дәнекерленген қосылыстар және дәл өңделген тығыздағыш беттер қауіпті және улы орталар үшін өте маңызды тұрақты, техникалық қызмет көрсетпейтін тығыздағышты қамтамасыз етеді.

3. Жоғары құрылымдық қаттылық: ANSI B16.5 дәнекерленген мойын фланецтерінің жоғары мойындық дизайны циклдік жүктеме кезінде ұзақ қызмет ету мерзімін қамтамасыз ете отырып, тамаша қаттылықты, деформацияға төзімділікті және шаршауға төзімділікті қамтамасыз етеді.

4. Тексерілетін және сенімді: Толық енетін дәнекерлеулер бұзбайтын сынауға (NDT) мүмкіндік береді, бұл өнім сапасының қатаң салалық стандарттарға сәйкестігін қамтамасыз етеді.

5. Кешенді техникалық сипаттамалар және тұрақты қамтамасыз ету: Ішкі өндіріс мол қорларды, уақтылы жеткізуді және жаһандық тұтынушыларға үнемді өнімдерді ұсыну мүмкіндігін қамтамасыз етеді.

Өнеркәсіптік қолданбалар

DIYE VALVE ANSI B16.5 дәнекерленген мойын фланецтері келесі негізгі қолдану сценарийлері үшін таңдаулы стандартты өнім болып табылады:

1. Мұнай және газ өнеркәсібі: құбырлар, мұнай өңдеу зауыттары және теңіз платформалары.

2. Химия өнеркәсібі: жоғары температура, жоғары қысым және коррозиялық орта жүйелері.

3. Электр энергиясын өндіру өнеркәсібі: бу құбырлары, қазандық контурлары және электр станциясының қосалқы жүйелері.

4. Қысыммен жұмыс істейтін ыдыстар: Сақтау цистерналары, реакторлар және ең жоғары тұтастықты талап ететін технологиялық жабдық.

5. Тұтастығы жоғары құбырлар: жанғыш, жарылғыш және өте улы сұйықтықтарды тасымалдауға арналған жүйелер.

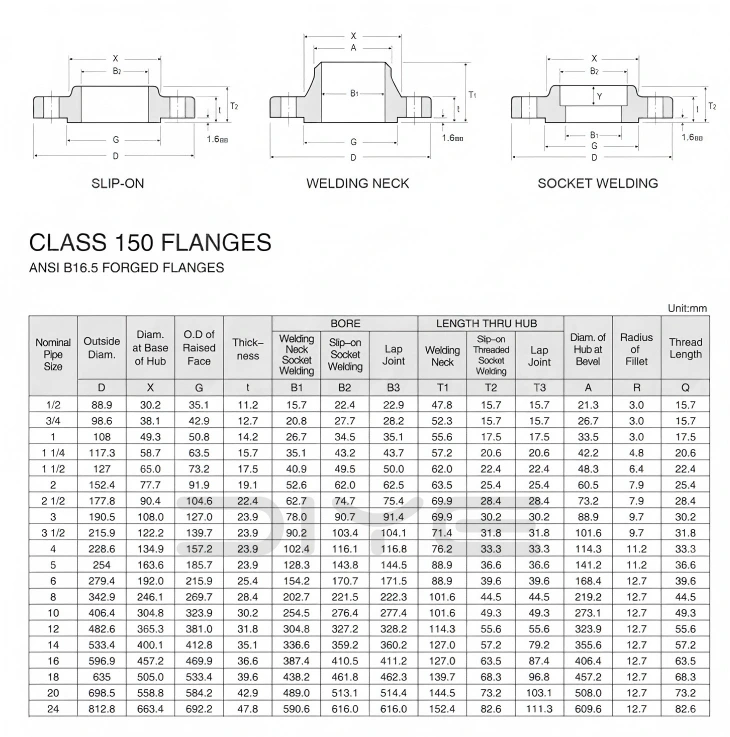

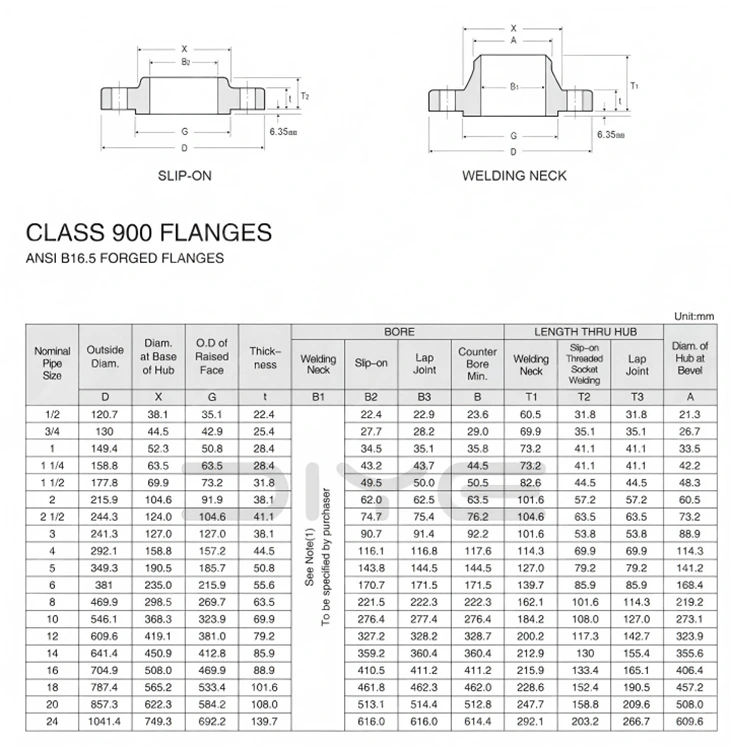

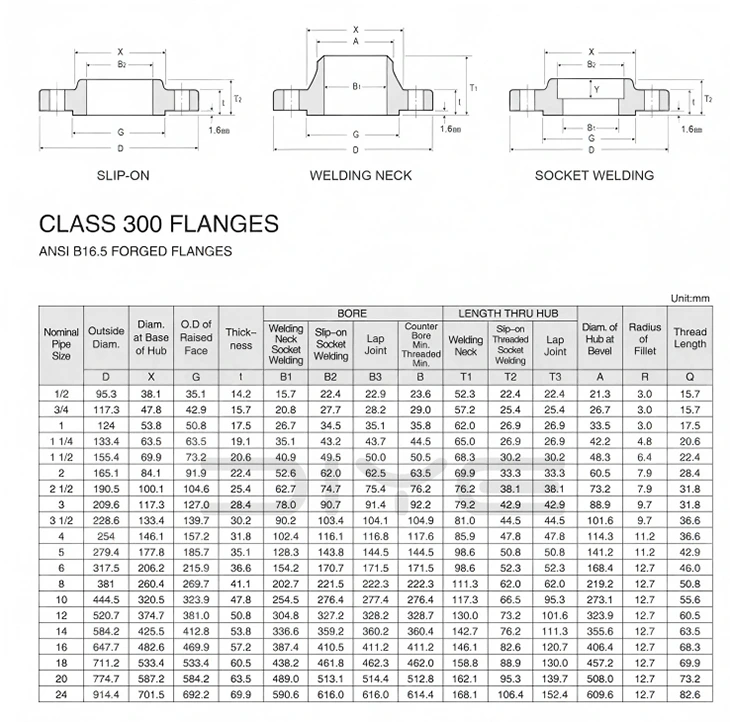

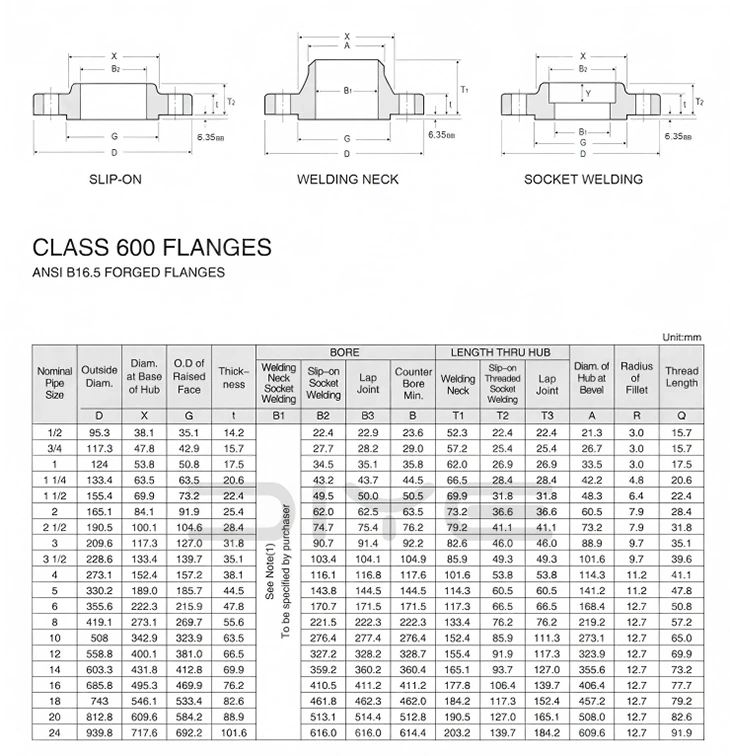

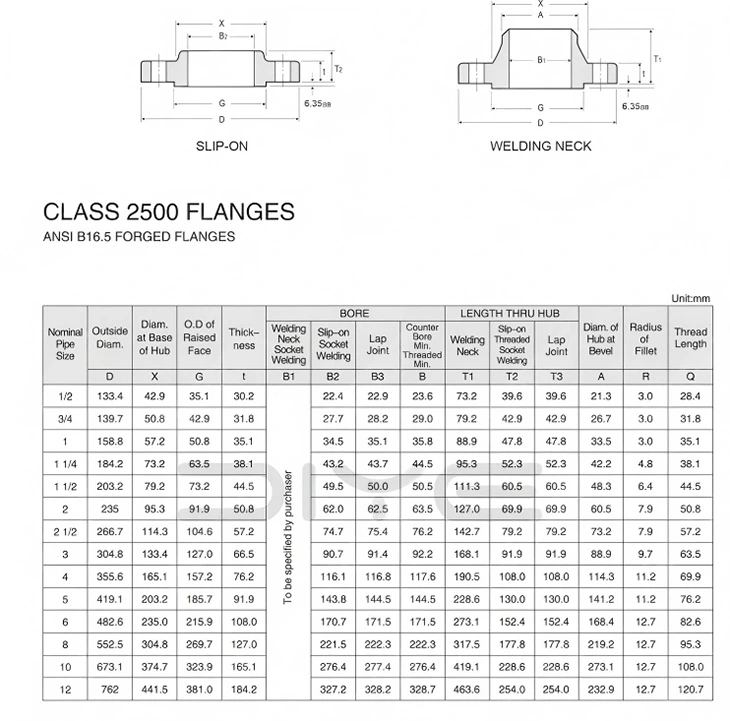

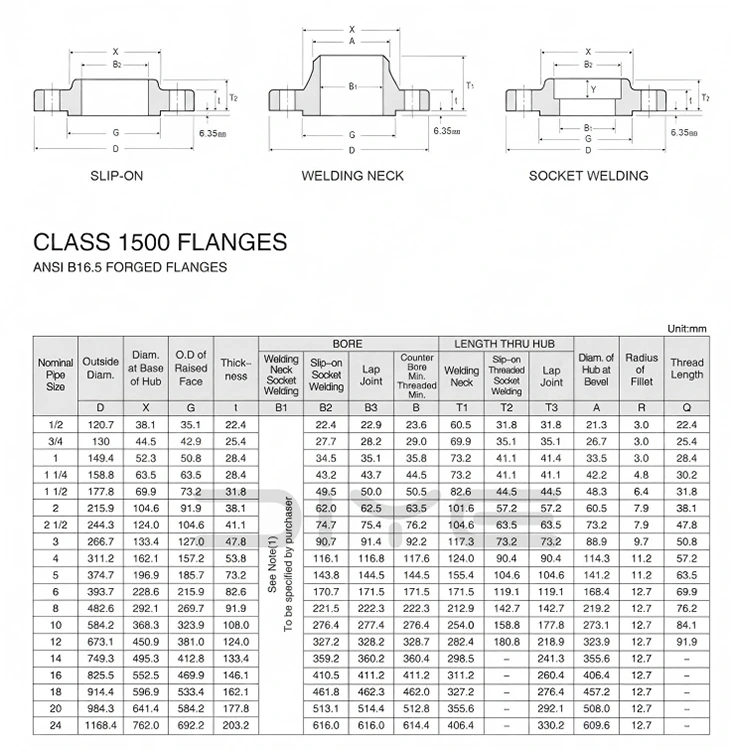

Техникалық параметрлер

Жиі қойылатын сұрақтар

С: Американдық стандартты фланец класы мен қытайлық PN стандартын ауыстыруға бола ма?

A: Оларды тікелей ауыстыру мүмкін емес. Класс PN номиналды қысым жүйесінен ерекшеленетін американдық стандартты қысым рейтингіне жатады. Сыртқы диаметрі, болт саңылаулары және тығыздағыш бетінің өлшемдері сәйкес келмейді, оларды араластыруға және қосуға қатаң тыйым салынады.

Q: Американдық стандартты фланецтердегі NPS дегеніміз не? Ол DN-ге қалай сәйкес келеді?

A: NPS американдық стандартты номиналды диаметрге (дюйм) қатысты. Мысалы, NPS2 = DN50. Бұл тек анықтама үшін. Орнату және тапсырыс беру кезінде NPS + класын қатаң сақтау керек және тек DN-ге сенуге болмайды.

Q: WN және SO фланецтерінің айырмашылығы қандай?

A: WN мойын дәнекерлеу фланеці: Ұзын мойын соғу, толық ену дәнекерлеу, жоғары температура мен жоғары қысымға төзімді, дірілге төзімді, магистральдық құбырлар, қысымды ыдыстар, жанғыш және жарылғыш орталар үшін қолданылады;

SO мойынсыз түйіспелі дәнекерлеу фланеці: Қысқа мойын тығынын дәнекерлеу, қарапайым орнату, арзан баға, тек орташа және төмен қысымға, қалыпты температураға, қарапайым технологиялық құбырларға жарамды.

С: Американдық стандартты фланецтермен қандай болат құбырды пайдалану керек?

A: Көміртекті болат ASTM A106/A53 американдық стандартты жіксіз құбырды пайдаланады; Тот баспайтын болат ASTM A312 сериялы құбырларды пайдаланады.
