Екі бөлікті фланецті шарикті клапан: құрылымдық принциптер, орнату ережелері және қолдану шектеулері

Өнеркәсіптік сұйықтық жүйелеріндегі жұмыс орнындағы ақаулар мен таңдау қателерінің көпшілігі клапан сипаттамаларын үстірт түсінуден туындайды. Көптеген инженерлік мамандар екі бөлікті фланецті шарикті клапандарды қарапайым қосу-өшіру құрамдас бөліктері ретінде қарастырады, олардың құрылымдық сәйкестіктерін, қысымды көтеру шектерін және өзіндік орнату логикасын елемейді. Қысымға төзімділігі жоқ бір бөлікті шарикті клапандармен және техникалық қызмет көрсету құны жоғары үш бөлікті шарикті клапандармен салыстырғанда, екі бөлікті фланецті шарикті клапандар оңтайлы беріктік тепе-теңдігін қамтамасыз етеді. Дегенмен, оның бірегей құрылымдық дизайны нақты орнату шекараларымен және қолданылатын жұмыс жағдайларымен келеді. Көп жағдайда ағып кету, кептелу және клапан корпусының зақымдануы сияқты жалпы ақаулар өнім сапасы мәселелерінен емес, дұрыс орнатудан және сәйкес келмейтін жұмыс жағдайларынан туындайды. Бұл мақалада негізгі оқулықтар мен салалық стереотиптер бөлшектелген. Ол екі бөлікті фланецті шарикті клапандардың құрылымдық мәнінен, тік және көлденең орнату логикасынан, стандартты пайдалану нұсқауларынан, қолдануға тыйым салынған сценарийлерден және жиі қойылатын сұрақтардан терең талдау жүргізеді, құбырларды жобалауға, кен орындарын орнатуға және күнделікті техникалық қызмет көрсетуге практикалық және кәсіби анықтамаларды береді.

1. Екі бөлікті фланецті шарикті клапан дегеніміз не?

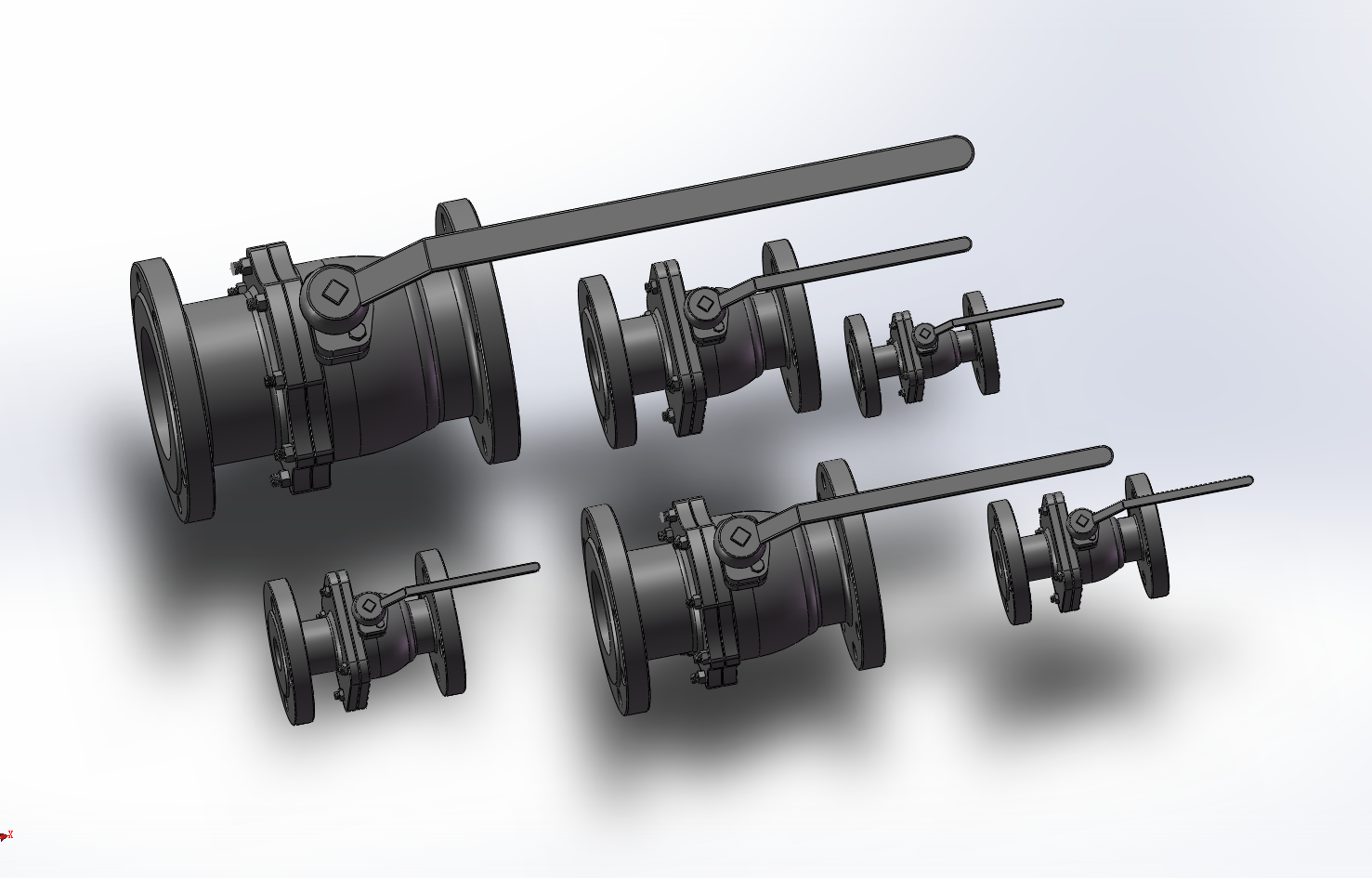

Екі бөліктен тұратын фланецті шарикті клапан екі секциялы клапан корпусын және біріктірілген фланецті қосу құрылымын қамтиды. Ол негізгі клапан корпусымен және қалпақпен жиналады, жоғары берік болттармен бекітіледі және шарлармен, клапан орындықтарымен және діңгек тығыздағыштарын қоса алғанда, дәл ішкі құрамдастармен жабдықталған. Бір бөлікті және үш бөлікті шар клапандарының арасында орташа орынды иеленіп, ол азаматтық құрылыс, жеңіл өнеркәсіп, жалпы химиялық және коммуналдық сұйықтық жүйелері үшін негізгі стандартты клапан ретінде қызмет етеді. Көптеген инженерлер олардың құрылымдық өзара әрекеттесуін терең түсінбеуіне байланысты шар клапандарының үш түрін шатастырады. Бір бөліктен тұратын шар клапандары құю құрылымдарының интегралды құрылымымен арзан, бірақ қысымға төзімділігі шектеулі және техникалық қызмет көрсету мүмкіндігі жоқ. Үш бөлікті шар клапандары кірістірілген бөлшектеуді және құрамдастарды ауыстыруды қолдайды, ауыр жұмыс жағдайлары үшін өте қолайлы, бірақ жалпы шығындары жоғары. Екі бөліктен тұратын дизайн нарықтағы бос орынды тамаша толтырады. Ол бөлінген клапандардың сенімді тығыздығы мен құрылымдық қаттылығын сақтайды, интегралды клапандардың қысым ақауын толтырады және үш бөлікті клапандарды күрделі бөлшектеу құрылымын болдырмайды. Инженерлік позициялау тұрғысынан, бұл экстремалды жұмыс жағдайларына арналған кәсіби клапан емес, бірақ көптеген жалпы сұйықтық жүйелері үшін стандартталған және үнемді шешім. Ол 90 градустық жылдам ауысу және екі жақты тығыздау өнімділігі бар толық порт ағынының дизайнын қабылдайды. Сумен, мұнаймен, кәдімгі газбен және әлсіз коррозиялық орталармен үйлесімді, ол PN16-дан PN40-қа дейінгі қысым деңгейін қамтиды. Тұрақты жұмысы және төмен ақаулық көрсеткіштерімен ол ұзақ мерзімді үздіксіз жұмыс пен сирек техникалық қызмет көрсетуді қажет ететін стандартталған құбырлар үшін өте қолайлы.

2. Екі бөлікті фланецті шарикті клапанды тігінен орнатуға бола ма?

Екі бөліктен тұратын фланецті шарикті клапандарды тік орнату ұзақ уақыт бойы өнеркәсіптік құрылыста даулы тақырып болды. Практикалық қорытынды түсінікті: тік орнату мүмкін, бірақ әмбебап емес, жұмыс жағдайлары мен орнату әдістеріне қатаң шектеулер бар, бұл жердегі ең назардан тыс қалмайтын қателіктердің бірі болып табылады. Ауырлық күшіне тәуелді тексеру клапандарынан айырмашылығы, екі бөлікті шар клапандары ашу және жабу үшін алдын ала қатайтылған клапан орнының тығыздалуына және шардың айналуына сүйенеді. Теориялық тұрғыдан көлденең және тік орнату құрылымдық жағынан қолайлы. Соған қарамастан, тік орнату орташа шөгу және өзек кернеуінің ауытқуы сияқты жасырын тәуекелдерді күшейтіп, тығыздағыш тұрақтылығы мен қызмет ету мерзімін тікелей бұзады. Тік орнату қалыпты температура мен төмен қысымда таза суды, мөлдір суды және кәдімгі газды қоса алғанда, жұмыс тұрақтылығына әсер етпейтін таза орта үшін тамаша жұмыс істейді. Құрамында тұнба, қатты бөлшектер, жоғары тұтқырлық немесе оңай кристалдану бар орталар үшін тік орнату ұсынылмайды. Қоспалар тік клапан корпусының түбінде үздіксіз шөгіп, клапанның дәлдік орнының бетін тоздырады және шардың кептелуіне, микро ағып кетуіне және біркелкі ауысуына әкеледі — көлденең орнатылған клапандарда сирек кездесетін мәселелер.Сонымен қатар, тік орнатудың бұлжымайтын ережесі бар: клапанның өзегін ешқашан төмен қарай орнатуға болмайды. Дөңгелектер мен жетектер жоғары немесе бүйірге қарап тұруы керек. Төмен қарай орнату діңдің орау аймағында қалдық орта мен қоспаның жиналуына алып келеді, бұл біртіндеп коррозияға, сыртқы ағып кетуге және жөнделмейтін жасырын қауіптерге әкеледі.

3. Екі бөлікті фланецті шарикті клапандарға арналған негізгі орнату нұсқаулары

Соңғы кезеңдегі клапан ақауларының 80%-дан астамы сапа ақауларынан гөрі стандартты емес орнатудан туындайды. Кәсіби орнату болт саңылаулары мен бекіту бұрандаларын жай туралаудың орнына, құбырдың кернеуін, тығыздағыштың ауытқуын және орташа әсер ету қаупін жоюға бағытталған. Төменде далада тексерілген негізгі жұмыс нұсқаулары берілген.

3.1 Жасырын абразияны болдырмау үшін құбырды алдын ала өңдеу

Орнату алдында дәнекерлеу шлактарын, тотты, кесу қалдықтарын және басқа қатты бөлшектерді кетіру үшін құбырды толығымен тазалаңыз және жуыңыз. Екі бөлікті шар клапандарының клапан орны жоғары дәлдіктегі айна тығыздағыш құрылымын қабылдайды. Кішкентай қатты қоспалар қайтымсыз сызаттар мен тұрақты микро ағып кетуді тудырады, бұл жаңа клапандардың қысқа мерзімді істен шығуының негізгі себебі болып табылады.

3.2 Нөлдік кернеулі фланецті туралау

Фланец саңылауларын туралау үшін құбырларды ешқашан күштеп тартпаңыз немесе қыспаңыз. Қатты екі бөліктен тұратын клапан корпусы мәжбүрлі кернеу кезінде микро-деформацияға бейім. Жүйедегі қысым өзгерген кезде, деформацияланған клапан корпусы тығыздағыштың бұзылуына немесе тіпті жарылуына ұшырайды. Қысымды біркелкі бөлу үшін фланец беттерінің табиғи сәйкестігін және тығыздағыштың орталықтандырылған орналасуын қамтамасыз етіңіз.

3.3 Болттарды диагональды және біртіндеп бұрау

Бір жағын бірден қатайтпай, фланецті болттарды диагональ бойынша және бірнеше кезеңмен бекітіңіз. Асимметриялық қысу теңгерімсіз тығыздағыш кернеуін және микро фланецтің деформациясын тудырады, бұл жұмыс орнында жиі кездесетін мәселеге әкеледі: төмен қысымда ағып кетпеу, бірақ жоғары қысымда айқын ағып кету.

3.4 Орнатқаннан кейін толық инсульттегі қысымды сынау

Орнатқаннан кейін клапанды бірден ресми пайдалануға бермеңіз. Ықтимал тәуекелдерді алдын ала жойып, тығыздау өнімділігін тексеру және кептелу немесе кернеуден туындаған кептеліс ақауларын тексеру үшін толық ашық және толық жабық күйде қысым сынақтарын өткізіңіз.

3.5 Жеткілікті пайдалану және техникалық қызмет көрсету кеңістігін резервтеңіз

Клапан бағандарының, қол дөңгелектерінің және электр немесе пневматикалық жетектердің айналасында жеткілікті бос орын қалдырыңыз. Бұғатталған кеңістік күнделікті коммутация жұмысына және кейінірек әдеттегі техникалық қызмет көрсетуге кедергі келтіреді.

4. Қатаң тыйым салынған орнату сценарийлері

Екі бөліктен тұратын фланецті шар клапандары әмбебап тұрақтылық пен шығындардың артықшылығына ие болғанымен, олардың құрылымдық шектеулері бар. Арнайы сценарийлерде дұрыс қолданбау қайтымсыз тозуға және нақты инженерлік тыйымдар болып табылатын ықтимал қауіпсіздік қауіптеріне әкеледі.

4.1 Жиі техникалық қызмет көрсетуді қажет ететін үздіксіз өндірістік желілер

Екі бөліктен тұратын болтты құрылым ішкі тозу бөлшектерін кірістірілген ауыстыруға қолдау көрсете алмайды. Клапанның орындықтары немесе тығыздағыштары тозғаннан кейін, бүкіл клапанды алып тастау және техникалық қызмет көрсету үшін құбырды ажырату керек. Бұл үш бөліктен тұратын шарикті клапандар жалғыз өміршең нұсқа болып табылатын жүйелі тазалауды және бөлшектерді ауыстыруды қажет ететін 24 сағаттық үздіксіз өндіріс сценарийлеріне қолданылмайды.

4.2 Бөлшектер, кристалдық немесе жоғары тұтқыр орталармен жұмыс істеу шарттары

Жылдам бөлшектеуді және тазалауды қолдайтын үш бөлікті клапандардан айырмашылығы, екі бөлікті клапандарды ішкі шөгінділерді тазалау үшін оңай бөлшектеуге болмайды. Таза емес баспа құралдарымен ұзақ уақыт жұмыс істеу нығыздау бетінің үздіксіз қажалуын және шардың кептелуін тудырады, бұл істен шығу ықтималдығын күрт арттырады.

4.3 Қатты су балғасы және қысымның жиі ауытқуы бар құбырлар

Екі бөліктен тұратын құрылым интегралды клапандармен және күшейтілген үш бөлікті клапандармен салыстырғанда соққыға төзімділігі төмен. Су балғасының қайта-қайта соғуы және қысымның күрт өзгеруі бекіту болттарын босатады және тығыздағыштың алдын ала қатайту күшін әлсіретеді, нәтижесінде тұрақты орта ағып кетеді.

4.4 Ұзақ мерзімді тежеуді реттеу

Екі бөлікті фланецті шарикті клапандар дроссельдік қызметке емес, қосу-өшіруді басқаруға арналған. Ұзақ мерзімді жартылай ашық жұмыс клапан орнының жоғары жылдамдықты орташа тазалауын тудырады, айна тығыздағыш қабатын тез тоздырады және қайтымсыз ағып кетуді тудырады. Ол үздіксіз дроссельді емес, тек лездік ағынды реттеуге мүмкіндік береді.

4.5 Жарылыстан қорғалған сценарийлердегі стандартты емес орнату

Жанғыш және жарылғыш орталар үшін статикалық токты кетіру құрылғыларын өткізбеу немесе сабақтарды төмен қарай орнату статикалық жинақтауды және орташа тұндыруды тудырады, бұл елеулі жарылыс және өрт қаупін тудырады.5. Екі бөлікке қатысты жиі қойылатын сұрақтар

5. Екі бөлікті фланецті шарикті клапанды орнату туралы жиі қойылатын сұрақтар

1-сұрақ: Қандай орнату әдісі тік немесе көлденең қызмет көрсету мерзімін ұзартады?

Қоспалары жоқ таза баспа құралдары үшін орнату қалпы қызмет ету мерзіміне аз әсер етеді. Шөгінділерге бейім орталар үшін көлденең орнату әлдеқайда тұрақты. Ол ішкі ластануды тиімді болдырмайды және тығыздағыш бетінің тозуын азайтады, бұл оны күрделі жұмыс жағдайлары үшін қолайлы шешім етеді.

2-сұрақ: Неліктен клапандар жоғары қысымда ғана ағып кетеді, бірақ орнатудан кейін төмен қысым емес?

Мұндай ақаулардың 90%-дан астамы болттардың біркелкі емес тартылуынан, тығыздағыштың ығысуынан және құбырдың босатылмаған кернеуінен туындайды. Төмен қысымда құрылымдық ауытқулар шамалы, бірақ жоғары қысымда күшейеді, бұл тығыздағыштың бұзылуына әкеледі. Мәселе болттарды диагональ бойынша қайта бекіту және құбыр желісінің кернеуін жою арқылы шешілуі мүмкін.

3-сұрақ: Екі бөлікті фланецті шар клапандары автоматты жетектерге сәйкес келе ме?

Иә. Стандартты жоғары платформалы екі бөлікті фланецті шар клапандары электрлік және пневматикалық жетектермен толық үйлесімді. Олар қашықтан автоматты басқаруды қолдайды және автоматтандырылған сұйықтық құбырлары үшін үнемді опциялар болып табылады.

4-сұрақ: Жаңадан орнатылған клапандардың кептелуіне не себеп болады?

Жалпы себептерге құбырдың қоспаларынан болатын тығыздағыш бетіндегі сызаттар, фланецті мәжбүрлеп туралау нәтижесінде пайда болатын микро-деформация және қысымды түсіру сынақ операциясының болмауы жатады. Бұл өнім сапасы мәселелерінен гөрі әдеттегі орнату қателері.

5-сұрақ: Екі бөлікті және үш бөлікті фланецті шарикті клапандарды қалай таңдауға болады?

Төмен техникалық қызмет көрсету жиілігі және шығындарды бақылау талаптары бар кәдімгі жұмыс жағдайлары үшін екі бөлікті шарикті клапандарды таңдаңыз. Қатаң коррозиялық орталар, оңай ластанатын тасымалдағыштар және желілік техникалық қызмет көрсетуді қажет ететін үздіксіз өндіріс жүйелері үшін үш бөлікті шар клапандарын таңдаңыз. Екеуінің арасында абсолютті артықшылық жоқ — тек сценарийге негізделген жарамдылық.

Қорытынды

Екі бөлікті фланецті шар клапандарының негізгі инженерлік құндылығы олардың көптеген жалпы өнеркәсіптік сұйықтық сценарийлеріне тамаша бейімделуінде жатыр. Тұрақты құрылымымен, жетілген өнімділігімен және бақыланатын шығындарымен олар қазіргі заманғы өнеркәсіптік құбырлардың негізгі және негізгі компоненттеріне айналды. Клапан ақауларының көпшілігі өнімге тән ақауларға емес, жұмыс жағдайының сәйкес келмеуі мен стандартты емес орнатуға байланысты. Оның құрылымдық сәйкестіктерін, орнату шекараларын және қолдану тыйымдарын мұқият түсіну инженерлерге орнатудың стереотиптік қателерін болдырмауға, ұзақ мерзімді операциялық тұрақтылықты барынша арттыруға, жалпы техникалық қызмет көрсету шығындарын азайтуға және сайып келгенде, өнеркәсіптік жүйелердің қауіпсіз, тиімді және тұрақты жұмысын жүзеге асыруға көмектеседі.
