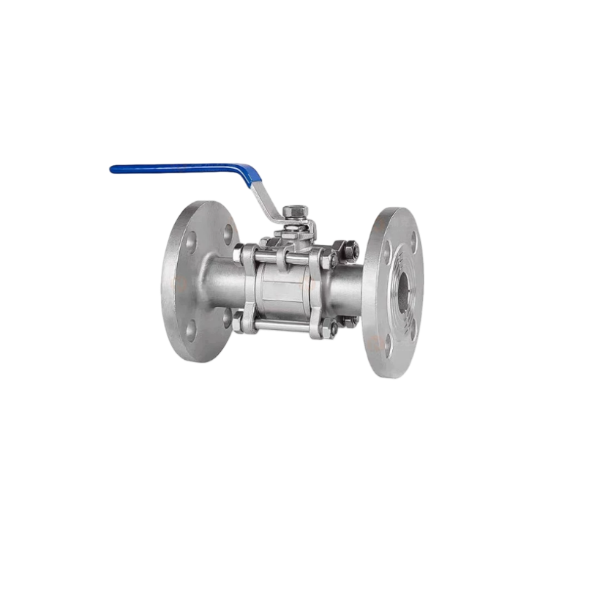

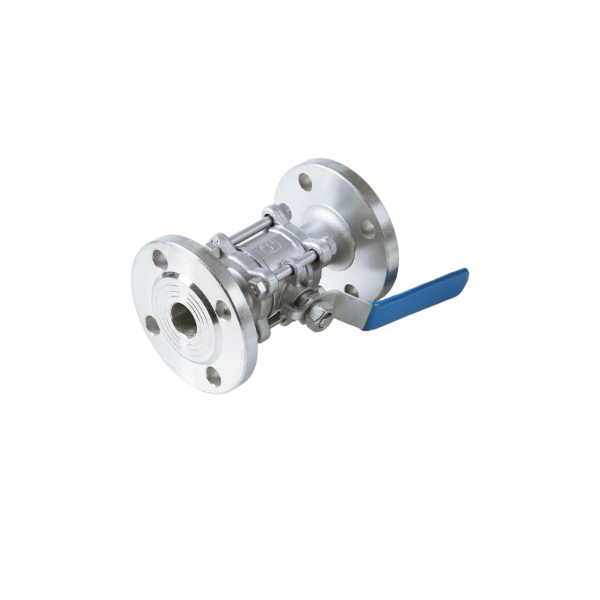

Тот баспайтын болаттан жасалған 3 дана фланецті шарикті клапан

Өніммен таныстыру

3 бөліктен тұратын тот баспайтын болаттан жасалған фланецті шарикті клапан CNC өңдеуі бар жалған SS304/SS316L корпусын ұсынады. Фланецті ұштары өнеркәсіптік құбырлармен оңай құрастыруға мүмкіндік береді. Соққыға қарсы өзекпен және PTFE орындық тығыздағышымен жабдықталған бұл толық порт клапаны орташа қысымның жоғалуын азайтады. Ол иінтіректі қолмен басқаруға болатын немесе қашықтан автоматты басқару үшін пневматикалық және электрлік жетектермен жабдықталған ISO5211 стандартты орнату тақтасын қабылдайды. Химиялық, суды тазарту, мұнай және газ және азық-түлік өнімдерін өңдеу құбырларында сұйықтықты тоқтату үшін кеңінен экспортталады.

Жұмыс принципі

3 бөліктен тұратын фланецті шарикті клапан доптың өзек осінің айналасында 90° айналуы арқылы сұйықтық ағынын басқарады. Допқа саңылау өңделеді. Саңылау құбыр бағытына сәйкес келгенде, сұйықтық еркін өтеді. 90 градусқа бұрылғаннан кейін доптың қатты жағы ағынды бөгеу үшін орындыққа басады. Бөлінген үш бөліктен тұратын корпус шарды және тығыздағыш бөліктерін қоршайды. Өзек допты айналдырады. Шар мен орындық арасындағы тығыз байланыс құбыр тасымалдағышын ашу немесе жабу үшін көпіршік өткізбейтін тығыздағыш жасайды.

Артықшылықтары

1.Бөлінген үш бөліктен тұратын конструкция құбырдан бүкіл клапанды алып тастамай, кірістірілген тексеруге және тығыздағышты ауыстыруға мүмкіндік береді, бұл техникалық қызмет көрсету құнын айтарлықтай төмендетеді.

2.Фланецті қосылым жоғары қысымды және тұрақты құбыр қосылымын ұсынады; құбырды бөлшектеу кезінде клапан бекітілген күйде қалады.

3.Тот баспайтын болаттан жасалған соғылған корпус коррозияға төзімділік пен коррозиялық орта үшін ұзартылған қызмет мерзімін қамтамасыз етеді.

4.Толық порт дизайны ағынның кедергісін азайтады және шөгінділердің жиналуын болдырмайды.

5.Төмен жұмыс моменті бар сенімді тығыздау өнімділігі; қашықтан басқаруға арналған автоматты жетектермен үйлесімді.

6.Модульдік құрылым қосалқы бөлшектердің жақсы алмасуын қамтамасыз етеді, шетелдік экспорттық жобалар үшін сертификаттау талаптарына жауап береді.

Техникалық параметрлер

Жиі қойылатын сұрақтар

1-сұрақ: Бұл 3 бөліктен тұратын фланецті шарикті клапан үшін қандай материал опциялары бар?

A: Стандартты корпус материалы SS304 және SS316L баспайтын болат. Шар мен өзек те тот баспайтын болаттан жасалған. Орындық материал стандарт ретінде PTFE болып табылады; PFA қатал коррозиялық жұмыс жағдайлары үшін міндетті емес.

2-сұрақ: Клапан қандай қысым мен температура диапазонында жұмыс істей алады?

A: Жұмыс қысымы: PN16 / PN25 / Class150 / Class300 қосымша. PTFE отырғышы -20℃-ден 180℃-ге дейінгі жұмыс температурасына мүмкіндік береді. Нақты ауқым баспа құралы мен тығыздағышты таңдауға байланысты.

3-сұрақ: Клапанды пневматикалық немесе электрлік жетектермен жабдықтауға болады ма?

A: Иә. Ол ISO5211 стандартты орнату платформасымен жасалған. Қолмен тұтқаны пневматикалық жетекпен (бір әрекетті/қос әрекетті) немесе қашықтан автоматты басқаруға арналған электр жетекпен ауыстыруға болады.
