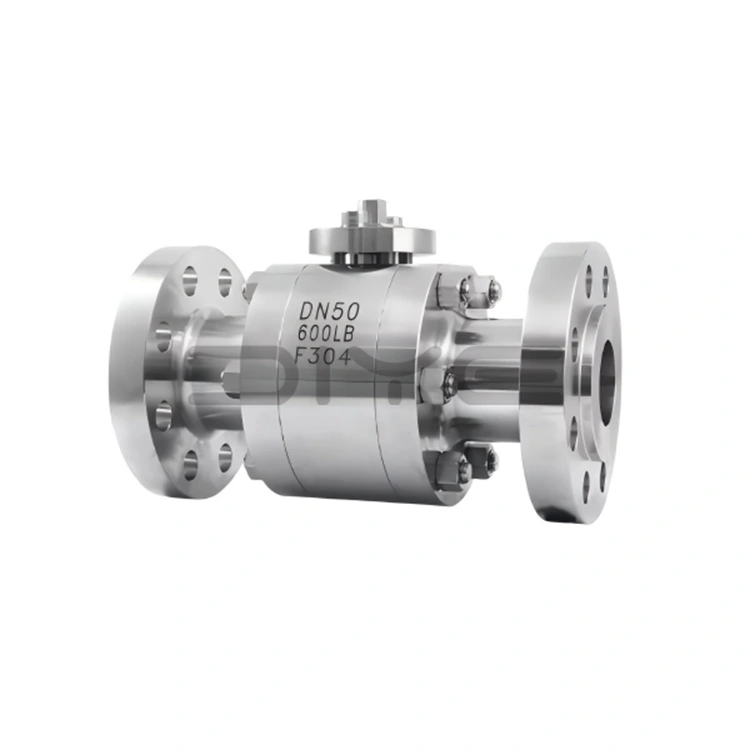

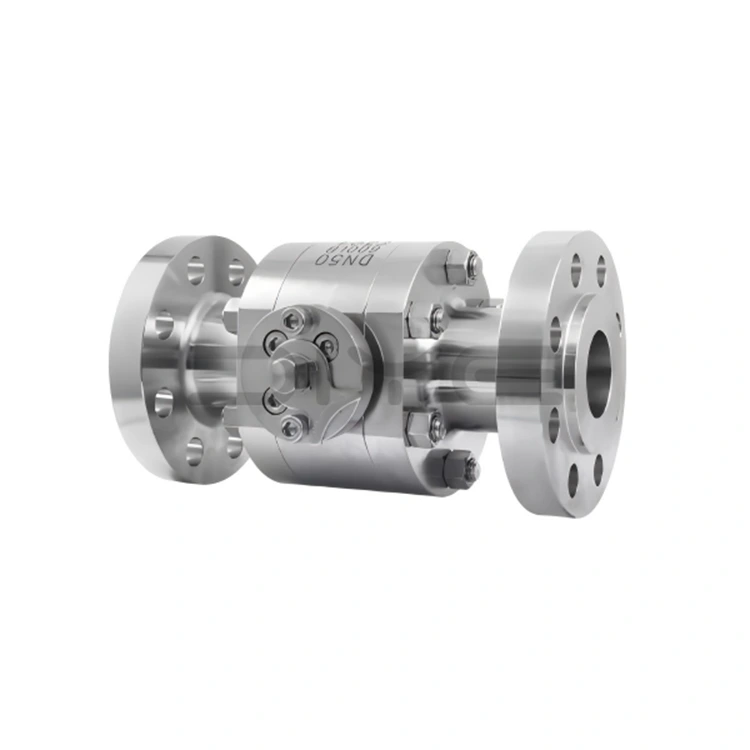

Соғылған болаттан жасалған жоғары қысымды фланецті шарикті клапан

DIYE VALVE компаниясының соғылған болат жоғары қысымды фланецті шар клапан сериясы өнімнің өнімділігі жаһандық инженерлік қажеттіліктерге сәйкес келетінін қамтамасыз ету үшін көптеген отандық және халықаралық стандарттарға қатаң сәйкес жобаланған, жасалған және сыналған.

- Дизайн және өндіріс стандарттары: GB/T 12237, API 608, ISO 17292, EN 1983:2013

- Фланецті қосу стандарттары: JB/T79.1~79.4, ANSI B16.5, GB/T 9113

- Құрылымдық ұзындық стандарттары: ASME B16.10

- Сынақ стандарттары: GB/T 13927, ISO 5208

Стандартты номиналды диаметрлер: DN10~DN300 (1/4"~12"), қысым көрсеткіштері: Сынып 150~Клас 600 (PN10~PN100); 2500LB және PN400 сияқты теңшелетін жоғары қысымды стандартты емес сипаттамалар бар және номиналды диаметрлерді әртүрлі жоғары қысымды құбыр талаптарына бейімдеу үшін тұтынушы сызбаларына сәйкес реттеуге болады.

Өнімнің негізгі артықшылықтары

1. Жоғары сапалы соғылған материалдар, тұрақты өнімділік

Соғылған болаттан жасалған жоғары қысымды фланецті шарикті клапанның негізгі материалы әртүрлі ауыр жұмыс жағдайларына, атап айтқанда, келесідей жарамды жоғары сапалы соғылған болат болып табылады:

- Көміртекті болаттан жасалған соғылмалар (WCB/A216-WCB): Жоғары құрылымдық беріктік, кәдімгі коррозияға ұшырамайтын жоғары қысым жағдайларына (қарапайым өнеркәсіптік мұнай және газ құбырлары сияқты) жарамды.

- Тот баспайтын болаттан жасалған соғылмалар (F304/F316L): 304 материалы жұмсақ коррозияға төзімді, жалпы жоғары қысымды химиялық заттарға, суды өңдеуге және басқа жағдайларға жарамды; Молибден қосылған 316L материалы қышқылдар, сілтілер, күкірті бар орталар және теңіз суы сияқты жоғары коррозиялық орталарға жарамды коррозияға төзімділік пен тотығуға төзімділікті айтарлықтай жақсартады. Жоғары қысымды коррозиялық жағдайларда оның қызмет ету мерзімі қарапайым көміртекті болаттан жасалған шар клапандарынан 3-5 есе көп.

- Арнайы болат соғылмалар (мысалы, 35CrMoA): Төтенше жоғары қысымға және сенімді материалды қамтамасыз ететін ерекше жұмыс жағдайларына бейімделген.

2. Өнімділігі жоғары аксессуарлар, қауіпсіз және берік

Соғылған болаттан жасалған жоғары қысымды фланецті шарикті клапанның барлық керек-жарақтары клапанның жалпы тұрақтылығы мен қауіпсіздігін қамтамасыз ететін жоғары қысымды арнайы материалдардан жасалған:

- Клапан бағанасы: 2Cr13/A246-416 сияқты тозуға төзімді және коррозияға төзімді соғылмалардан жасалған, беті азотталған, тамаша бұралу беріктігін қамтамасыз етеді. Артқы тығыздағыш құрылымы бар астыңғы жағында орнатылған дизайн клапан бағанының құлап кетуіне және тасымалдағыштың ағып кетуіне жол бермейді.

- Болттар: 35CrMoA/A193-B7 жоғары қысымды мамандандырылған болттарды пайдаланыңыз, жоғары беріктік пен босап кетуге қарсы қасиеттерді ұсынады, жоғары қысым жағдайларына жарамды.

- Тығыздағыштар: PTFE, PPL және фторкаучук сияқты жоғары қысымды арнайы материалдардан жасалған. Кейбір үлгілерде металл қатты тығыздағыш + серпімді көмекші тығыздағыштың үш еселенген құрылымы қолданылады, мұнда қысым неғұрлым жоғары болса, тығыздағыш соғұрлым тығыз болады, қос бағытты нөлдік ағып кетуге қол жеткізеді және API 6D «нөлдік ағып кету» стандартына сәйкес келеді.

3. Ғылыми құрылымы, кең бейімділігі

Жұмыс жағдайларына негізделген мақсатты құрылымдық конструкцияларды қабылдай отырып, соғылған болаттан жасалған жоғары қысымды фланецті шарикті клапан әртүрлі сценарийлер үшін жарамды:

- Қалқымалы шар құрылымы: доп пен клапан орнының арасында тығыз орналасуын қамтамасыз ету үшін орташа қысымға сүйенетін шағын диаметрлі клапандар үшін қолайлы. Қарапайым құрылым, сенімді тығыздау.

- Бекітілген шар құрылымы: үлкен диаметрлі клапандар үшін қолайлы. Доп жоғарғы және төменгі біліктермен тіреледі, ашу және жабу кезінде ығысуды болдырмайды, жұмыс моментін азайтады, жоғары қысымда жиі жұмыс істеуге жарамды және клапан діңінің тозуын азайтады.

- Антистатикалық және отқа төзімді дизайн: кейбір үлгілерде жабдықталған. Антистатикалық дизайн статикалық ұшқындардың пайда болуына жол бермейді, ал отқа төзімді дизайн тығыздағыштар жанып кеткеннен кейін металдан металға жанасу арқылы уақытша тығыздауға мүмкіндік береді, жанғыш және жарылғыш жоғары қысым жағдайларына жарамды.

Біздің міндеттеме

Қытайдағы кәсіби өндіруші және жеткізуші ретінде DIYE VALVE «Бірінші сапа, ең жоғары тұтынушы» философиясын ұстанады. Біздің зауытта өнімнің сапасын қамтамасыз ету үшін бүкіл процесте қатаң бақылау бар толық өндіріс және сынақ жүйесі бар. Біз сондай-ақ кәсіби техникалық қолдауды және сатудан кейінгі қызмет көрсетуді қамтамасыз етеміз және жаһандық серіктестермен ұзақ мерзімді және тұрақты ынтымақтастық қарым-қатынастар орнаттық.

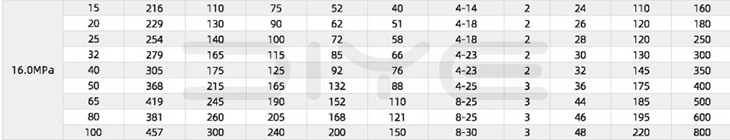

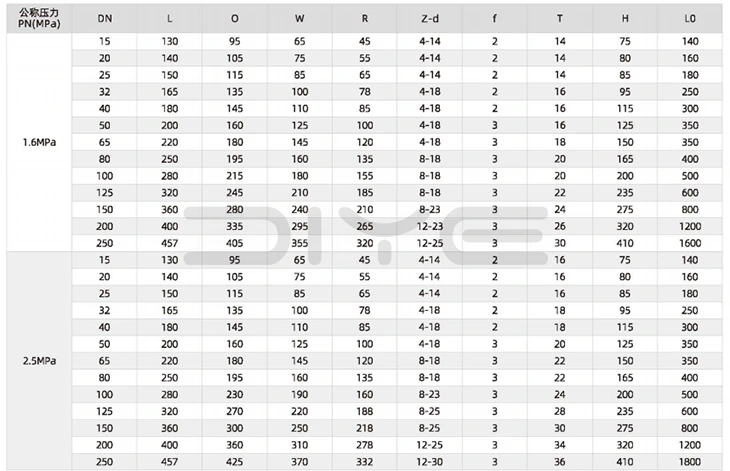

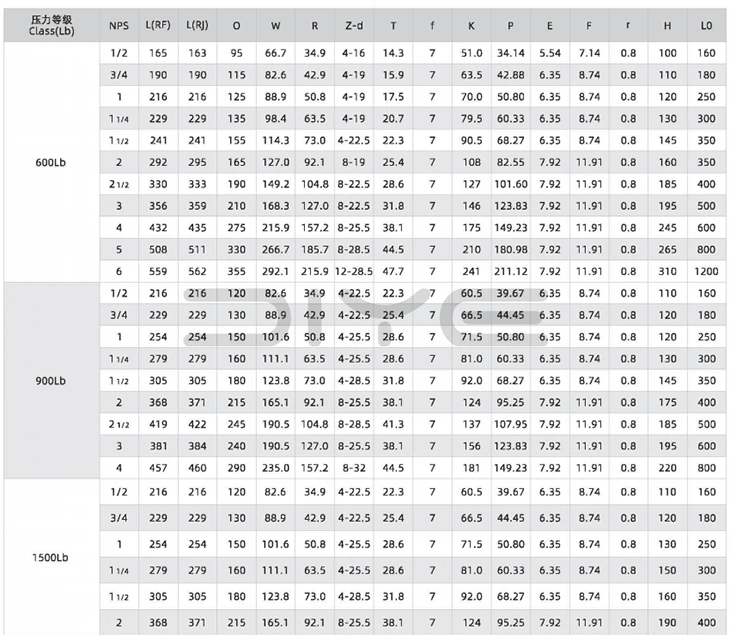

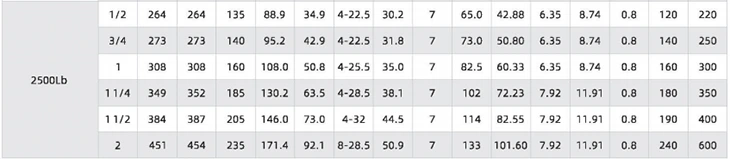

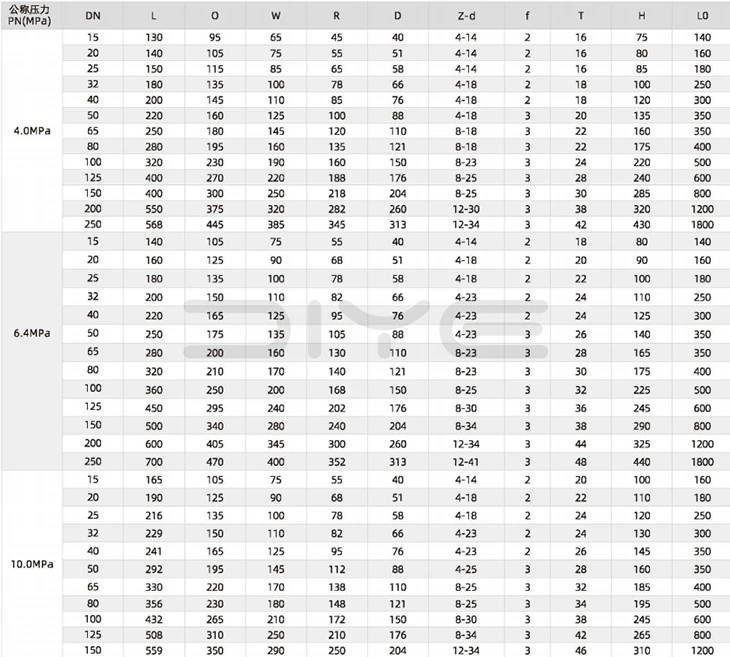

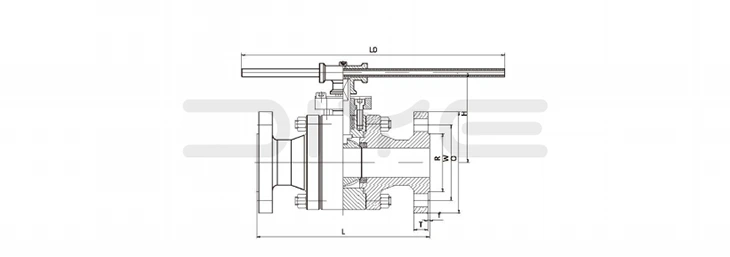

Техникалық параметрлер

Жиі қойылатын сұрақтар

С: Соғылған болаттан жасалған жоғары қысымды фланецті шарикті клапан жоғары қысымда нөлдік ағып кетуге қол жеткізе ала ма?

A: Ол жоғары қысымды жұмыс жағдайларына сәйкес келетін қос тығыздағыш дизайнын қабылдайды: ① Негізгі тығыздау: Ол клапан орнының артындағы тығыздағыш сақинасы бар кірістірілген серпімді клапан орнының (PTFE/PPL/фторрезеңке) және металл қатты тығыздағыштың тіркесімін қабылдайды. Орташа қысым неғұрлым жоғары болса, соғұрлым клапан орны шарды қысады, қос бағытты нөлдік ағып кетуге қол жеткізеді және API 6D «нөлдік ағып кету» стандартына сәйкес келеді; ② Клапан бағанасын тығыздау: Ол төменгі жағында орнатылған клапан бағанасын + артқы тығыздағыш құрылымын + көп қабатты орауыш тығыздағышты қабылдайды. Қаптама клапан бағанасында орташа ағып кетудің алдын алу және жоғары қысымда клапан діңінің бұралуын және ажыратылуын болдырмау үшін жоғары қысымды арнайы икемді графиттен немесе PTFE-ден жасалған; ③ Антистатикалық/отқа төзімді дизайн: Кейбір үлгілерде орнатылған антистатикалық серіппелер бар. Тығыздауыш жанып кеткен кезде, тұтанғыш және жарылғыш заттармен жұмыс жағдайларына жарамды металдан металға жанасу арқылы уақытша тығыздауға қол жеткізуге болады.

С: Соғылған болаттан жасалған жоғары қысымды фланецті шар клапанының қалқымалы шар мен бекітілген шар құрылымдарының арасындағы айырмашылықтар қандай? Калибрге сәйкес қалай таңдауға болады?

A: ① Қалқымалы шар құрылымы: әдетте шағын калибрлер үшін қолданылады (DN10~DN50), доптың бекітілген тірегі жоқ және тығыздауға допты бір жақты клапан орындығына орташа қысым арқылы басу арқылы қол жеткізіледі. Ол қарапайым құрылымды, шағын ашу және жабу моментін және әдеттегі жоғары қысымды және шағын ағынды жұмыс жағдайларына қолайлы төмен құны бар; ② Бекітілген шар құрылымы: әдетте үлкен калибрлер үшін қолданылады (DN65 ~ DN300), доп жоғарғы және төменгі клапан сабақтарымен бекітілген, ашу және жабу кезінде ығысусыз, күшті қысымды тұрақтылық, жоғары қысымға, үлкен ағынға және жиі жұмыс істеуге жарамды, бұл клапанның тозу қаупін және деформациясын тиімді төмендетеді. Diye тұтынушылардың қажеттіліктері мен жұмыс жағдайларына сәйкес қалқымалы допты немесе бекітілген шар құрылымдарын теңшей алады.

С: Жоғары қысымды жұмыс жағдайында соғылған болаттан жасалған жоғары қысымды фланецті шарикті клапанды орнатудың негізгі сақтық шаралары қандай?

A: ① Фланецті қосу: болттар 35CrMoA/A193-B7 сияқты жоғары қысымды арнайы болттар болуы керек және біркелкі емес күштің әсерінен клапан корпусының жарылуын болдырмау үшін «диагональды біркелкі және кезең-кезеңмен қатайту» принципі қабылдануы керек және айналу моменті стандартты ережелерге сәйкес болуы керек; ② Орташа ағын бағыты: клапан корпусының ағынының бағыты белгісінің орташа ағын бағытымен сәйкес келетінін растаңыз; толық портты шар клапандарының ағынының бағыты бойынша шектеулер жоқ; ③ Орнату ортасы: ашық ауада күн сәулесі мен жаңбыр әсерінен аулақ болыңыз және шар өзегі бітеліп қалмас үшін орнату алдында құбырдағы қоспаларды тазалаңыз; ④ Қысым сынауын қабылдау: Орнатқаннан кейін жұмыс орнында қысым сынағы жүргізілуі керек. Су қысымының сынақ қысымы номиналды қысымнан 1,5 есе, ал ауа қысымының сынақ қысымы номиналды қысымнан 1,1 есе жоғары. Оны ағып кету болмаса ғана пайдалануға болады.
