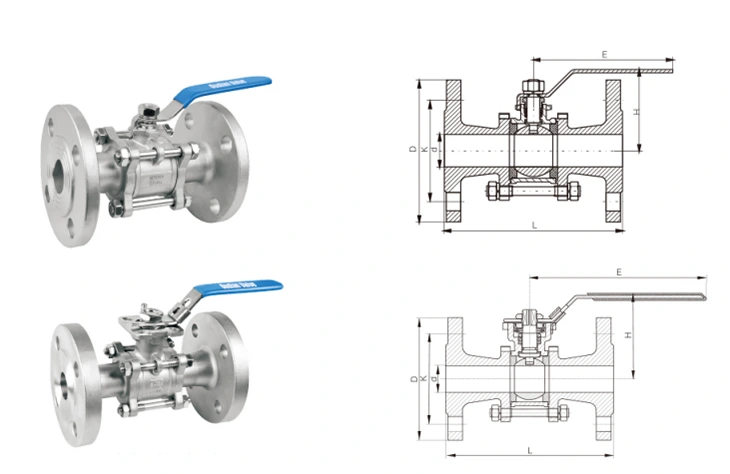

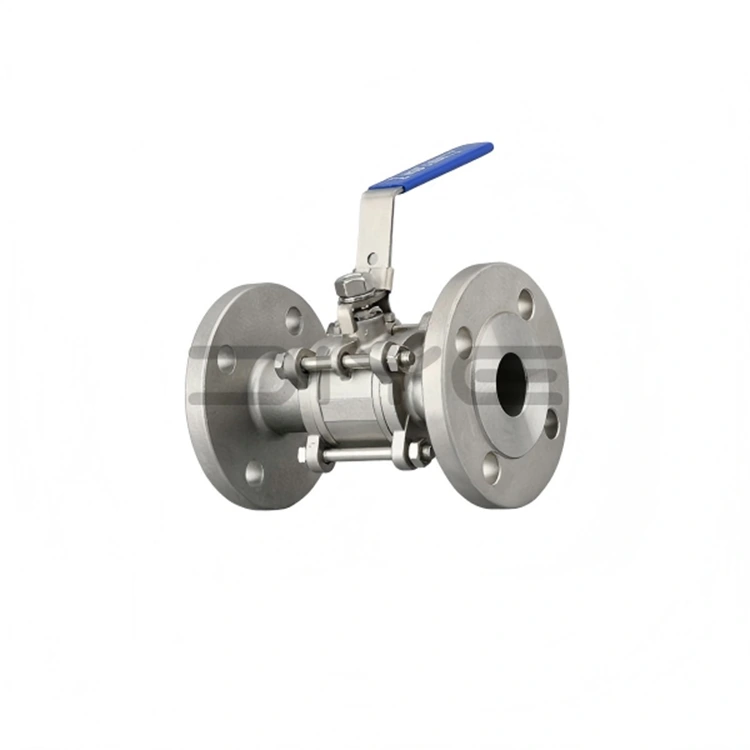

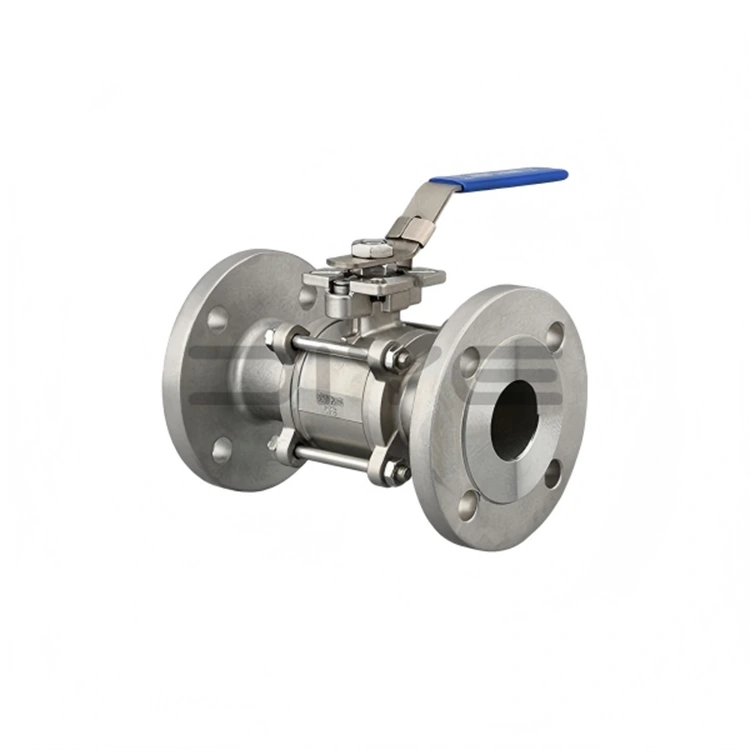

3 дана фланецті шарикті клапан, орнату тақтасы бар

Біздің 3 дана фланецті шарикті клапан монтаждық алаңдары бар жетекті тікелей орнатуға және желіде техникалық қызмет көрсетуге арналған. Негізгі корпус 304 немесе 316L тот баспайтын болаттан жасалған (арнайы қолданбалар үшін құйылған болат бар), болтты үш бөлікті клапан корпусының құрылымы және ISO 5211 стандарттарына сәйкес келетін биік платформа дизайны бар. Ол пневматикалық/электрлік автоматтандыруды басқаруды қолдайды және GB (Қытай ұлттық стандарты), ANSI (Америка стандарты) және DIN (неміс стандарты) фланец стандарттарына сәйкес келеді. Сапаны бақылаудың кешенді жүйесі барлық өндіріс партияларында тұрақты өнімділікті қамтамасыз етеді.

Негізгі құрылымдық артықшылықтар

1. Үш бөліктен тұратын ажыратылатын құрылым

- Болттармен бекітілген сол жақ клапан корпусынан, оң жақ клапан корпусынан және ортаңғы клапан корпусынан (шар өзегі мен өзек жинағын қоса) тұрады.

- Онлайн техникалық қызмет көрсету клапанды құбырдан толығымен бөлшектемей-ақ мүмкін. Оңай тазалау, техникалық қызмет көрсету және осал бөлшектерді ауыстыру үшін болттарды босатыңыз, ортаңғы клапан корпусын алыңыз және шар өзегін, тығыздағыштарды және басқа ішкі құрамдастарды жылдам алыңыз.

- Бөлінген кернеуді бөлу клапан корпусының жалпы беріктігін арттырады, оны орташа және жоғары қысымды құбыр жұмысына жарамды етеді және клапан корпусының деформациясы мен ағып кетуін тиімді болдырмайды.

- Техникалық қызмет көрсетудің тоқтап қалу уақытын қысқартады және техникалық қызмет көрсету шығындарын азайтады, бұл оны жиі жөндеуді қажет ететін күрделі жұмыс жағдайлары үшін әсіресе қолайлы етеді.

2. ISO 5211 стандартына сәйкес келетін жоғары платформалы дің құрылымы

- Біріктірілген жоғары платформалы жоғарғы дизайн ISO 5211 стандарттарына толығымен сәйкес келеді, бұл пневматикалық/электрлік жетектерді қосымша тіректерсіз тікелей орнатуға мүмкіндік береді.

- Орнату алаңы бар 3 бөліктен тұратын фланецті шарикті клапанның төменгі жағында орнатылған өзек құрылымы мен қос дискілі серіппелі автоматты орауыш қысу дизайны бар, бұл өзекшені тығыздау өнімділігін оңтайландырады және клапан камерасында қалыптан тыс қысымның жоғарылауы кезінде бағананың лақтырылуын болдырмайды, осылайша пайдалану қауіпсіздігін арттырады.

- Кейбір үлгілер статикалық электр тогын тиімді шығару және статикалық токтың жиналуынан туындайтын қауіпсіздік қауіптерінің алдын алу үшін антистатикалық құрылғымен жабдықталған, бұл оны жанғыш және жарылғыш құралдарды қолдану үшін қолайлы етеді.

- автоматты басқаруды және қашықтан басқаруды қолдайды, конвейер өндірісінде және бақылаусыз сценарийлерде пайдалану тиімділігін арттырады.

Техникалық сипаттамалар және стандарт

1. Өлшем ауқымы: DN10–DN200 (1/4 дюйм–8 дюйм)

2. Фланец стандарттары: GB (Отандық инженерлік жобалар), ANSI (Солтүстік Америка нарығы), DIN (Еуропалық нарық)

3. Клапан корпусының материалы: 304 баспайтын болат, 316 л баспайтын болат, құйма болат (жұмыс шарттарына сәйкес реттелетін)

Тығыздау материалдары және өнімділігі

1. Политетрафторэтилен (PTFE): Күшті коррозияға төзімділік, тамаша тығыздау әсері, температура диапазоны -29℃-ден +150℃, төмен баға, қалыпты температура, қысым және бөлшектерсіз орта жағдайларына қолайлы, ең кең таралған және екі жақты нөлдік ағып кетуді тығыздауға қол жеткізе алады.

2. Полифенилен сульфиді (PPL): орнату тақтасы бар 3 дана фланецті шар клапаны, жоғары температураға төзімділігі мен тозуға төзімділігі, -29℃-ден +300℃ дейінгі температураға төзімділігі, жоғары температураға, жоғары қысымға және құрамында шамалы бөлшектері бар орталарға жарамды, мұнай, ұзақ қызмет ету мерзімі сияқты күрделі өнеркәсіптік жағдайларға жарамды.

3. Күшейтілген политетрафторэтилен (RPTFE): PTFE негізінде оңтайландырылған және күшейтілген, ол коррозияға төзімділік пен тозуға төзімділікті біріктіреді, бұл оны әртүрлі әдеттегі және жеңіл күрделі жұмыс жағдайларына қолайлы етеді, тығыздау сенімділігін одан әрі арттырады.

Қызмет және қолдау

Орнату алаңдары бар 3 дана фланецті шарикті клапанды экспорттаудың 10 жылдан астам тәжірибесін пайдалана отырып, DIYE VALVE сатудан кейінгі кәсіби қызмет көрсету тобын құрды. Сатудан кейінгі сұрауларды немесе ақаулық туралы есептерді алғаннан кейін біз 24 сағат ішінде жауап береміз, ақауларды жылдам анықтаймыз және тұтынушы жабдығының қалыпты жұмысын қамтамасыз ету үшін шешімдерді ұсынамыз.

Біз жылдам жөнелту, тұтынушыларды ауыстыру қажеттіліктерін қанағаттандыру және тоқтап қалу уақытындағы жоғалтуларды азайту үшін түпнұсқа және үйлесімді қосалқы бөлшектердің (нығыздаушы сақиналар, болттар, клапан бағаналары және т.б.) үлкен қорын сақтаймыз. Біз сондай-ақ орнату сипаттамаларын, күнделікті техникалық қызмет көрсетуді және ақаулықтарды жоюды қамтитын тегін техникалық нұсқаулықты береміз және тұтынушы сұрауы бойынша сайтта техникалық қызметтерді ұсына аламыз.

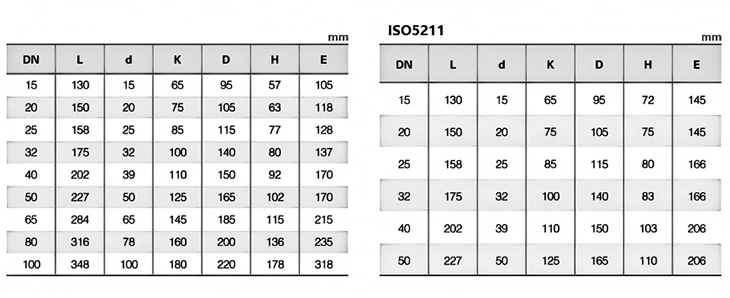

Техникалық параметрлер

Жиі қойылатын сұрақтар

С: Үш бөліктен тұратын жоғары платформалы фланецті шарикті клапанды тексеру үшін қандай стандарттар сақталады? Қандай тиімділік көрсеткіштері стандарттарға сәйкес келеді?

A: Үш бөліктен тұратын жоғары платформалы фланецті шар клапаны тексеруге арналған GB/T-13927 және API 598 стандарттарына қатаң сәйкес келеді. Зауыттан шықпас бұрын әрбір клапан қатаң қысым сынақтарынан (су қысымы мен ауа қысымы), өлшемдік дәлдік сынақтарынан, тығыздағыштың өнімділігі сынақтарынан және сыртқы түрін тексеруден өтеді. Бұл сынақтар қысымға төзімділік, тығыздау өнімділігі және өлшемдік дәлдік сияқты негізгі өнімділік көрсеткіштерінің стандарттарға сәйкестігіне кепілдік береді және біліктілігі жоқ өнімдердің зауыттан шығуына қатаң тыйым салынады.

С: Үш бөліктен тұратын жоғары платформалы фланецті шарикті клапанның тығыздағыш сақинасы зақымдалған болса, қолайлы керек-жарақтарды тез сатып ала аламын ба?

A: Иә. Бастапқы өндіруші ретінде, Diye түпнұсқалық үйлесімді тығыздағыш сақиналардың және әртүрлі керек-жарақтардың (болттар мен клапан сабақтары сияқты) ұзақ мерзімді қорын сақтайды. Біз аксессуарларды ауыстыру қажеттіліктерін қанағаттандыру, жабдықтың тоқтап қалу жоғалуын азайту және біркелкі және тиімді ауыстыруды қамтамасыз ету үшін ауыстыру бойынша тегін техникалық нұсқаулықты қамтамасыз ету үшін тауарларды жылдам жеткізе аламыз.

С: Үш бөлікті жоғары платформалы фланецті шар клапанының клапан корпусына, шар өзегіне және клапан бағанасына арналған қосымша негізгі материалдар қандай? Материалды қалай таңдауға болады?

A: Негізгі қосымша негізгі материалдар үш түрді қамтиды: 304 баспайтын болат, 316L баспайтын болат және көміртекті болат. Таңдау анықтамасы келесідей: ① 304 тот баспайтын болат: кәдімгі су, мұнай, газ және әлсіз қышқылды-негізді коррозияға қарсы жұмыс жағдайлары үшін жарамды, өте жақсы құны бар, қарапайым өнеркәсіптік және азаматтық құбырлар үшін жарамды; ② 316L тот баспайтын болат: күшті қышқыл-негіз, теңіз суы және химиялық еріткіштер сияқты күрделі жұмыс жағдайларына жарамды және мұнай мен фармацевтика сияқты жоғары деңгейлі сценарийлер үшін жарамды, коррозияға және тотығуға төзімділігі жоғары молибден элементімен қосылған; ③ Көміртекті болат: жоғары құрылымдық беріктігі және тамаша қысымды өнімділігі, жоғары қысымды, коррозияға ұшырамайтын жұмыс жағдайларына және ауыр жүктеме сценарийлеріне жарамды. Барлық материалдар Diye компаниясының түпнұсқа зауытында шығарылады және қажеттіліктерге сәйкес реттелуі мүмкін.
